سیم ارت پرتو الکتریک؛ قیمت روز و مشخصات فنی

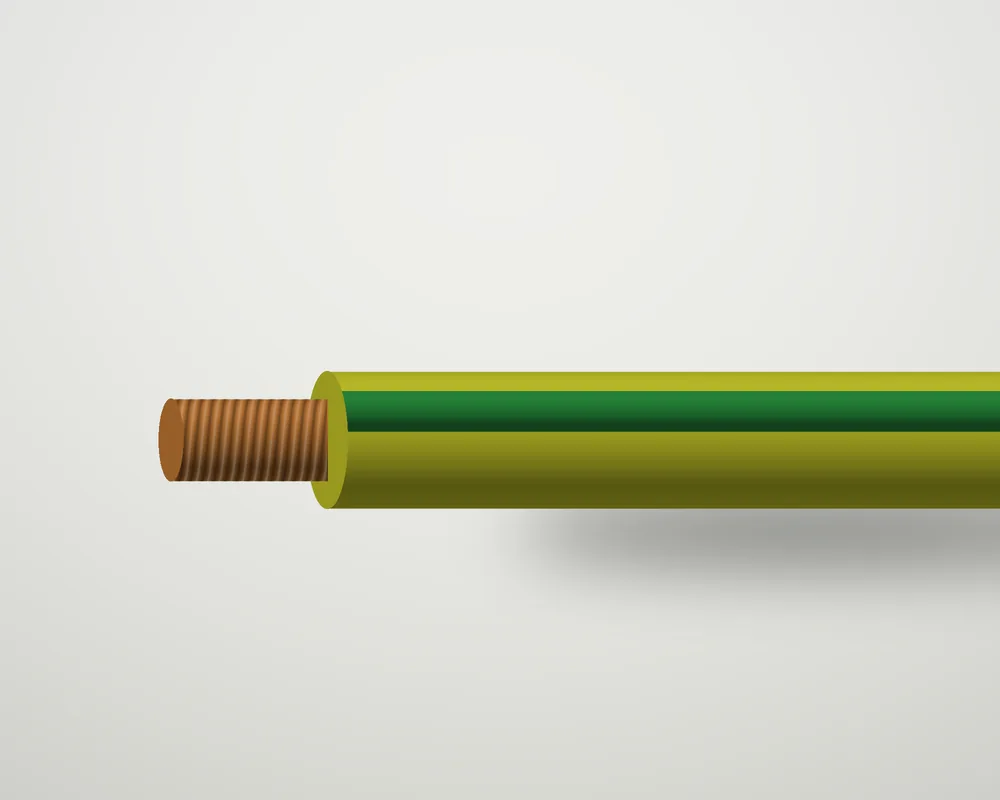

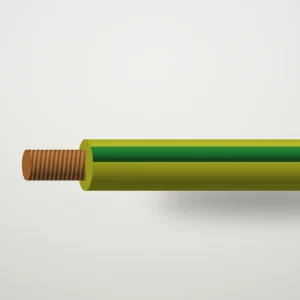

سیم ارت پرتو یک سیم افشان زرد-سبز با مس کلاس ۵ و عایق PVC است که فقط یک وظیفه دارد: جریان خطا را به زمین برساند تا فیوز یا کلید محافظ جان قطع کند. در هر مدار ساختمان، کنار سیم فاز و نول، یک رشته از این سیم باید باشد. در ادامه می‌بینید ارت چرا جان شما را حفظ می‌کند، سایز آن از کجا به دست می‌آید و قواعد رنگ و نصب چیست.

چرا سیم ارت مهم‌ترین سیم مدار است؟

وقتی عایق یک دستگاه خراب می‌شود و فاز به بدنه‌ی فلزی می‌رسد، دو حالت پیش می‌آید. اگر بدنه ارت نداشته باشد، برق‌دار می‌ماند تا کسی دستش را به آن بزند. اگر ارت درست وصل باشد، جریان خطا از سیم زرد-سبز به زمین می‌رود، کلید محافظ جان در چند میلی‌ثانیه قطع می‌کند و کسی آسیب نمی‌بیند. کاربردهای رایج سیم ارت پرتو:

• هادی حفاظتی کنار هر مدار روشنایی و پریز با سایز هم‌اندازه‌ی فاز
• ارت بدنه‌ی لوازم فلزی: اجاق برقی، آبگرمکن، ماشین لباسشویی و کولر گازی
• هم‌بندی لوله‌های فلزی آب و گاز و اسکلت فلزی ساختمان با شینه‌ی ارت
• اتصال شینه‌ی اصلی ارت تابلو به الکترود زمین با سایزهای ۱۶ تا ۵۰
• ارت تابلوها، تجهیزات کارگاهی و رک‌های مخابراتی

تفاوت سیم ارت با سیم افشان معمولی

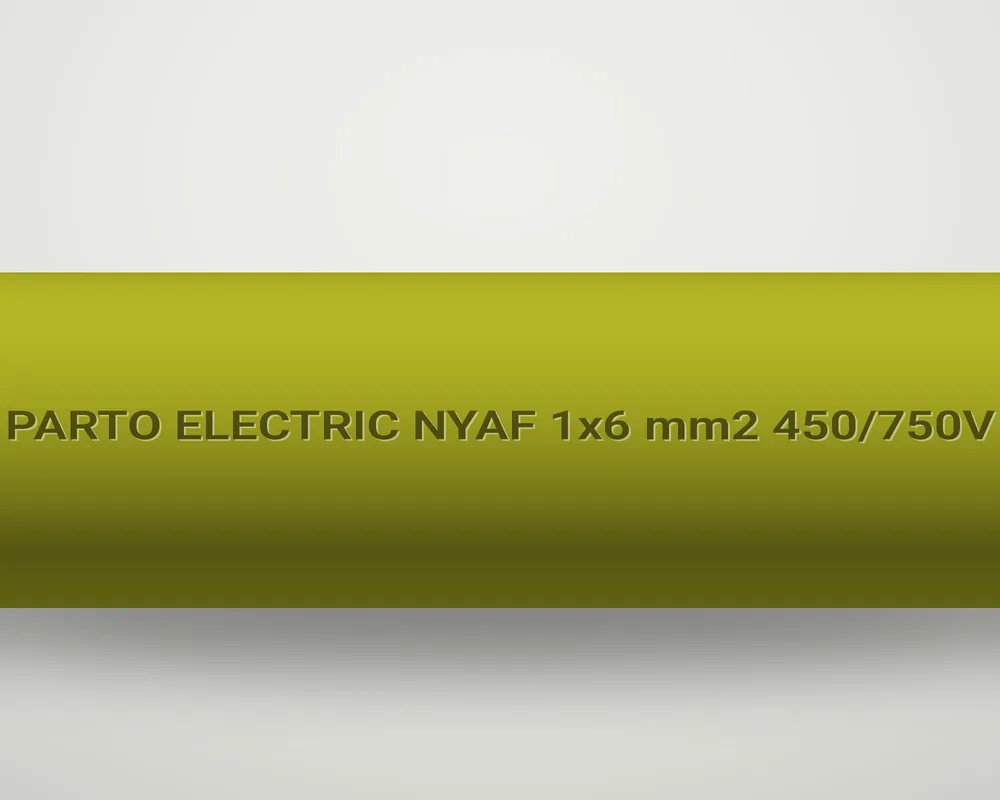

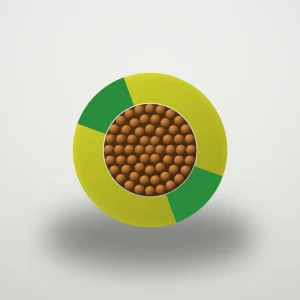

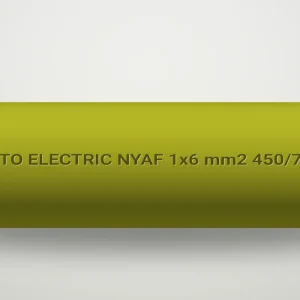

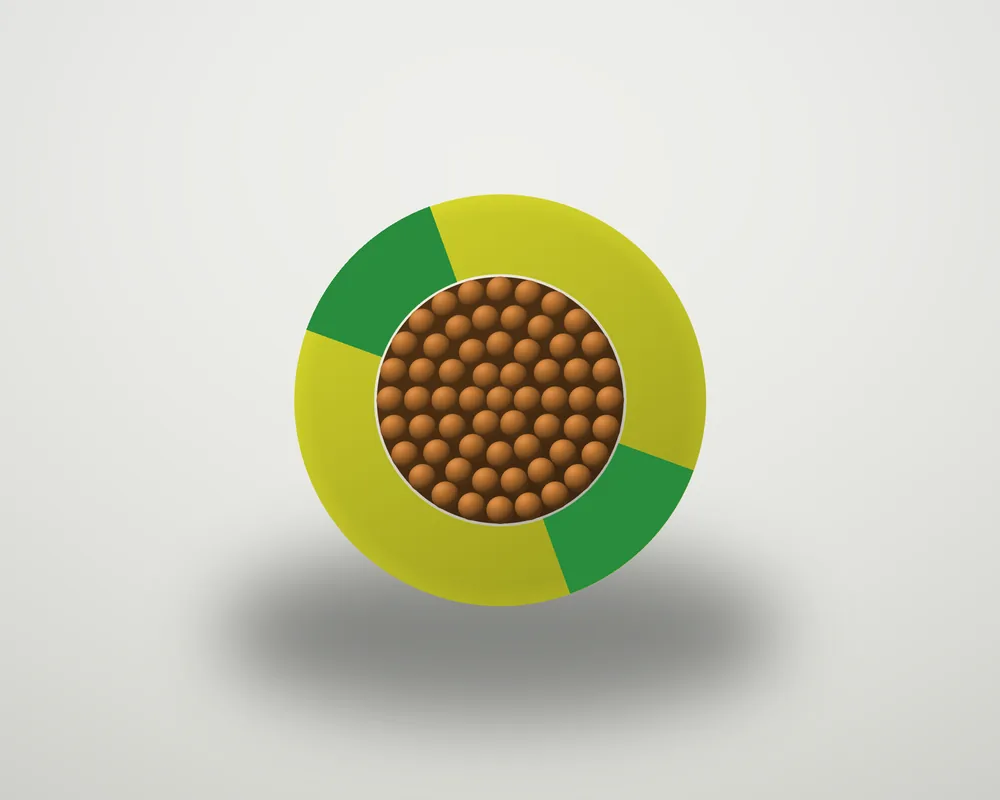

از نظر ساختار، سیم ارت همان سیم افشان است؛ مس کلاس ۵، عایق PVC، ولتاژ نامی ۴۵۰/۷۵۰ ولت. تفاوت در رنگ و قاعده‌ی استفاده است و این تفاوت قانونی است، نه سلیقه‌ای:

برای مدارهایی که سر سیم زیر پیچ ترمینال می‌رود، سیم مفتولی پرتو را ببینید؛ سیم ارت مفتولی زرد-سبز هم به سفارش تولید می‌شود. همه‌ی اعضای این خانواده در صفحه‌ی سیم‌های ساختمانی معرفی شده‌اند.

انتخاب سایز سیم ارت؛ قاعده‌ای که از فاز شروع می‌شود

سایز هادی ارت را از سایز فاز همان مدار بگیرید، نه از جریان مصرف. قاعده‌ی رایج IEC 60364 ساده است: تا فاز ۱۶ میلی‌متر مربع، ارت هم‌سایز فاز؛ برای فاز ۲۵ و ۳۵، ارت ۱۶؛ برای فاز بزرگ‌تر از ۳۵، ارت نصف فاز. پس پریز با فاز ۲٫۵، ارت ۲٫۵ می‌خواهد و تابلویی با تغذیه‌ی ۷۰، ارت ۳۵. منطق این قاعده جریان اتصال کوتاه است: ارت باید در کسری از ثانیه جریان خطای چند صد آمپری را بدون ذوب شدن عبور دهد. ارت کوچک‌تر از قاعده در لحظه‌ی خطا داغ می‌شود و ممکن است پیش از قطع فیوز بسوزد. برای هادی اصلی ارت ساختمان تا الکترود، حداقل ۱۶ میلی‌متر مربع مس و در حالت بدون حفاظت ۲۵ در نظر بگیرید. اگر در انتخاب تردید دارید، ماشین‌حساب سایز کابل سایز فاز را می‌دهد و از آن ارت را بر می‌دارید.

نکات نصب و نگهداری

ارت را همیشه در همان لوله‌ای بکشید که فاز و نول آن مدار می‌رود؛ مسیر جدا امپدانس حلقه‌ی خطا را بالا می‌برد. سر سیم را با وایرشو یا کابلشو پرس کنید و زیر پیچ شینه‌ی ارت با واشر فنری محکم کنید؛ اتصال شل ارت بی‌صدا از کار می‌افتد و تا روز خطا کسی نمی‌فهمد. هیچ کلید، فیوز یا ترمینال جداشدنی در مسیر ارت نگذارید. ارت را به‌شکلی از پریز به پریز نبرید که با برداشتن یک پریز، ارت پریزهای بعدی قطع شود؛ انشعاب را در جعبه‌ی تقسیم با ترمینال بزنید. سالی یک بار پیوستگی ارت را با تستر از دورترین پریز تا شینه کنترل کنید؛ مقاومت باید کسری از اهم باشد.

چرا سیم ارت را از پرتو الکتریک بخرید؟

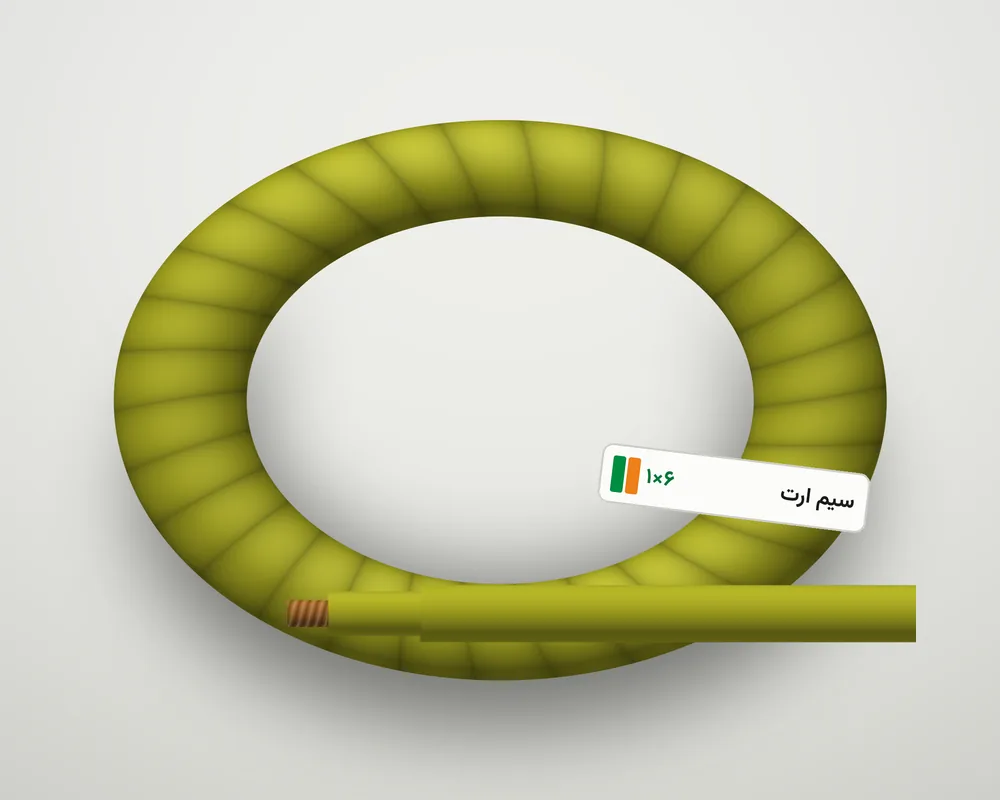

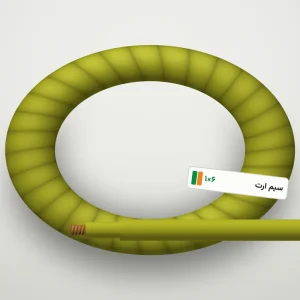

ارت سیمی است که در حالت عادی هیچ‌کس متوجه کیفیتش نمی‌شود و فقط روز خطا امتحانش را می‌دهد. پرتو الکتریک همان مس و همان عایق سیم افشان را با رنگ‌آمیزی یکنواخت زرد-سبز تولید می‌کند و مقطع هر تولید را در آزمایشگاه کنترل می‌کند. شما مستقیم از کارخانه می‌خرید: قیمت روز بدون واسطه، ۱۰۰ متر واقعی در هر حلقه، فاکتور رسمی و ضمانت اصالت، با ارسال از انبار تهران به سراسر کشور. لیست سایزها در صفحه قیمت روز است و برای استعلام سیم فاز و ارت پروژه‌تان با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید.
