کابل مفتولی NYY پرتو الکتریک؛ قیمت روز و مشخصات فنی

کابل مفتولی NYY پرتو یک کابل قدرت ۰٫۶/۱ کیلوولت با هادی مس، عایق PVC و روکش PVC مشکی است. این کابل برای مسیرهای ثابت ساخته می‌شود: خط اصلی واحدها، سینی و کانال کابل، فضای باز و دفن در خاک با حفاظت. در این صفحه کاربردها، تفاوت آن با کابل افشان، معنی سایزهایی مثل ۳×۷۰+۳۵ و سایز مناسب خط اصلی آپارتمان را می‌خوانید.

کابل مفتولی NYY کجا به کار می‌رود؟

هر جا کابل یک بار کشیده می‌شود و سال‌ها سر جایش می‌ماند، NYY انتخاب اول است. هادی مفتولی آن زیر پیچ ترمینال محکم می‌نشیند و روکش مشکی‌اش رطوبت، آفتاب و سایش را تحمل می‌کند. کاربردهای رایج در پروژه‌های مشتریان پرتو:

• خط اصلی از کنتور تا تابلوی هر واحد با سایزهای ۳×۶ و ۳×۱۰
• تغذیه‌ی تابلوی اصلی ساختمان، آسانسور، پمپ و موتورخانه با سایزهای ۴×۱۶ تا ۴×۳۵
• کابل‌کشی روی سینی و داخل کانال در مجتمع‌های تجاری و سوله‌ها
• مسیر روکار در فضای باز، روی دیوار یا نردبان کابل
• دفن در خاک داخل لوله یا با بستر ماسه برای روشنایی محوطه و پایه چراغ

تفاوت کابل مفتولی NYY با کابل افشان

مشتریان زیاد می‌پرسند چرا برای خط اصلی به‌جای افشان، مفتولی پیشنهاد می‌کنیم. پاسخ در ولتاژ نامی، نوع هادی و شرایط محیطی مجاز است.

اگر کابل باید مدام جابه‌جا شود یا در لوله‌ای پرپیچ کشیده شود، کابل افشان پرتو را ببینید. برای مسیری که زیر خاک می‌رود و خطر ضربه‌ی بیل یا عبور خودرو دارد، کابل زمینی زره‌دار امن‌تر است. سایر اعضای خانواده را در صفحه‌ی کابل‌های قدرت مقایسه کنید.

سایز ۳×۷۰+۳۵ یعنی چه؟

در سایزهای بزرگ، به‌جای ۴×۷۰ معمولاً ۳×۷۰+۳۵ می‌بینید. عدد اول سه رشته‌ی فاز ۷۰ میلی‌متر مربع است و عدد دوم رشته‌ی نول (یا PEN) با مقطع ۳۵. در بار سه‌فاز متعادل جریان نول کوچک است؛ پس نول کاهش‌یافته وزن و هزینه‌ی مس را کم می‌کند. اما در تابلویی پر از منبع تغذیه‌ی سوئیچینگ، درایو موتور یا UPS، هارمونیک سوم در نول جمع می‌شود. آن‌جا جریان نول ممکن است از فاز هم بیشتر شود؛ نول کامل (مثلاً ۴×۳۵) یا یک سایز بزرگ‌تر بگیرید. رشته‌ی نول آبی و فازها قهوه‌ای، مشکی و خاکستری هستند.

انتخاب سایز برای خط اصلی آپارتمان و تغذیه تابلو

برای خط اصلی واحد مسکونی تک‌فاز با کنتور ۲۵ آمپر، سایز ۳×۶ در مسیرهای کوتاه کافی است. وقتی کنتور ۳۲ آمپر است یا فاصله‌ی کنتور تا واحد از حدود ۳۰ متر بیشتر می‌شود، ۳×۱۰ بگیرید تا افت ولتاژ از حد مجاز نگذرد. تابلوی اصلی یک ساختمان کوچک سه‌فاز معمولاً با ۴×۱۶ یا ۴×۲۵ تغذیه می‌شود و آسانسور و پمپ آتش‌نشانی خط جدا می‌خواهند. اشتباه رایج، برداشتن سایز فقط از روی جریان مجاز است؛ در مسیر طولانی، افت ولتاژ زودتر از گرمای کابل مشکل می‌سازد. جدول راهنما نقطه‌ی شروع است و ماشین‌حساب سایز کابل نتیجه را با طول مسیر و دمای محیط تصحیح می‌کند. فهرست کامل سایزهای موجود را در صفحه‌ی قیمت روز ببینید.

نکات نصب و نگهداری

شعاع خمش را کمتر از ۱۲ برابر قطر خارجی نکنید؛ خم تند، عایق را روی مفتول می‌کشد و نقطه‌ی ضعف می‌سازد. سر کابل را در انبار با کلاهک یا چسب ببندید تا رطوبت وارد هادی نشود. برای دفن مستقیم، کابل را روی بستر ماسه‌ی نرم بگذارید، ۱۰ سانتی‌متر ماسه روی آن بریزید و نوار اخطار بالای مسیر بکشید. در ورود به تابلو گلند بگذارید و سایزهای ۱۶ به بالا را با کابلشو پرسی ببندید، نه با پیچاندن مفتول‌ها. چند کابل کنار هم روی یک سینی، جریان مجاز را طبق ضریب گروهی کم می‌کند. قرقره را ایستاده نگه دارید و در جهت فلش بغلتانید.

چرا کابل NYY را از پرتو الکتریک بخرید؟

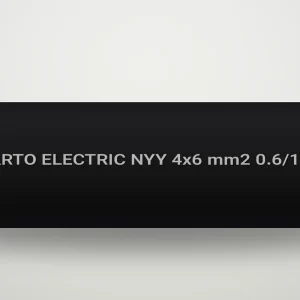

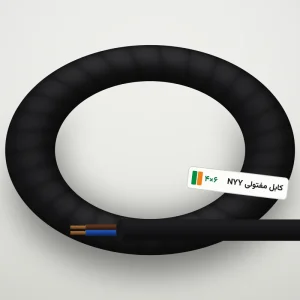

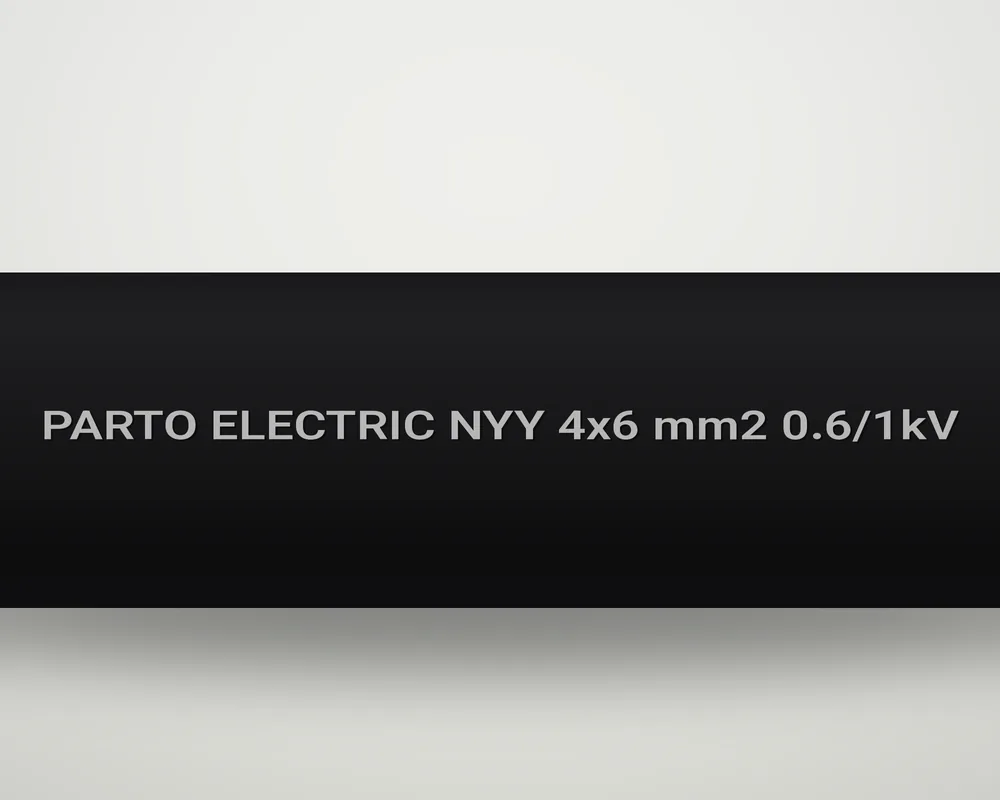

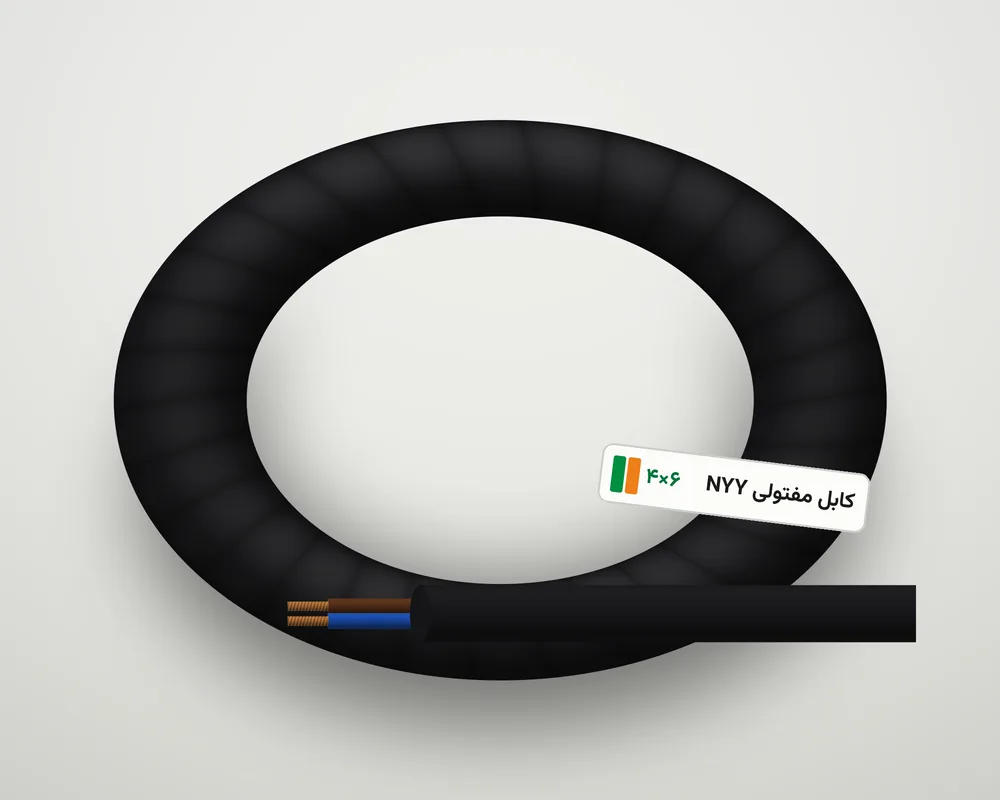

شما مستقیم از تولیدکننده می‌خرید: قیمت روز کارخانه، فاکتور رسمی و چاپ پیوسته‌ی نام پرتو الکتریک، سایز، ولتاژ و متراژ روی روکش. سایزهای تا ۶ میلی‌متر مربع در حلقه‌ی ۱۰۰ متری و سایزهای بزرگ‌تر روی قرقره با متراژ دلخواه ارسال می‌شوند. کارشناس فنی ما پیش از صدور پیش‌فاکتور، سایز را با مسیر شما کنترل می‌کند. سایز و متراژ را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید تا قیمت روز را همان لحظه بگیرید.
