کابل آنتن پرتو الکتریک؛ قیمت روز و مشخصات فنی

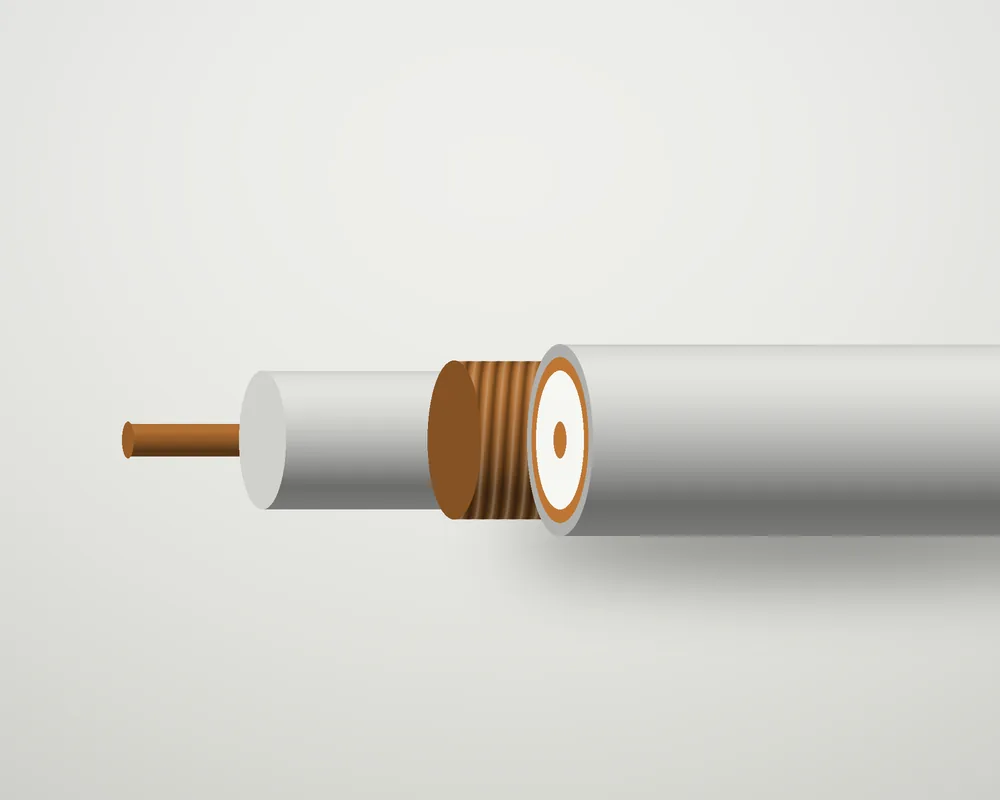

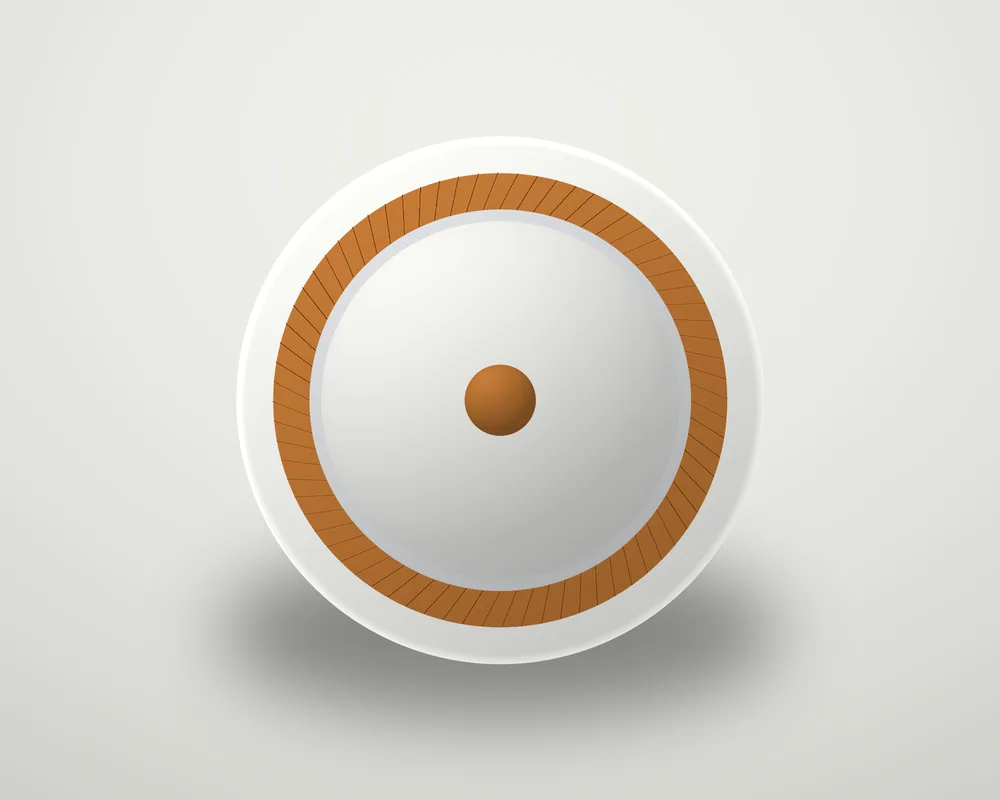

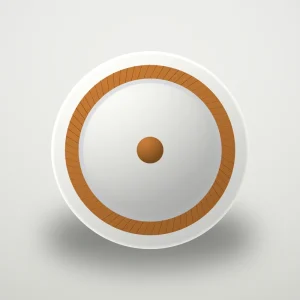

کابل آنتن پرتو یک کابل کواکسیال ۷۵ اهم است؛ سیگنال تلویزیون زمینی، ماهواره و تصویر دوربین آنالوگ را با کمترین تضعیف تا گیرنده می‌رساند. ساختار همه‌ی مدل‌های RG6، RG59، RG11 و 4.5C-2V یکی است: هادی مرکزی مس یا فولاد مس‌اندود، دی‌الکتریک فوم PE، شیلد فویل و بافت و روکش PVC. در ادامه می‌بینید هر مدل کجا جواب می‌دهد، تا چند متر می‌توانید بکشید و با چه کانکتوری نصب کنید.

کاربردهای کابل آنتن پرتو

هر جا سیگنال فرکانس بالا باید از نقطه‌ای به نقطه‌ی دیگر برود، کابل کواکسیال ۷۵ اهم انتخاب درست است. رایج‌ترین کاربردها در پروژه‌های مشتریان پرتو:

• مسیر LNB تا رسیور ماهواره و خروجی مولتی‌سوئیچ در آنتن مرکزی با RG6
• شبکه آنتن مرکزی تلویزیون زمینی از تقویت‌کننده تا پریز هر واحد
• خط اصلی (ترانک) بین بلوک‌های یک مجتمع یا از پشت‌بام تا زیرزمین با RG11
• تصویر دوربین آنالوگ و AHD با RG59 در جایی که تغذیه از مسیر دیگری می‌رود
• رابط کوتاه پشت تلویزیون، رسیور و مودم کابلی با 4.5C-2V و 2.5C-2V

RG6، RG59 یا RG11؛ تفاوت در یک نگاه

سه مدل اصلی در امپدانس یکی هستند و در قطر هادی مرکزی و دی‌الکتریک فرق دارند. هادی ضخیم‌تر یعنی تضعیف کمتر، اما کابل کلفت‌تر، سنگین‌تر و سخت‌تر برای کشیدن در لوله.

تضعیف، طول مسیر و پوشش شیلد

تضعیف با فرکانس و طول بالا می‌رود. سیگنال ماهواره بین ۹۵۰ تا ۲۱۵۰ مگاهرتز است و در RG6 حدود ۲۵ تا ۳۰ دسی‌بل در هر ۱۰۰ متر کم می‌شود؛ تلویزیون زمینی در فرکانس پایین‌تر، تضعیف کمتری دارد. در عمل، مسیر ماهواره با RG6 را تا حدود ۵۰ متر بدون تقویت‌کننده بکشید و برای بیشتر از آن RG11 یا تقویت‌کننده‌ی خطی بگذارید. پوشش بافت عدد دوم مهم است: بافت ۶۰ درصد همراه فویل برای ساختمان مسکونی کافی است؛ کنار کابل‌های برق، آسانسور و دکل مخابراتی، بافت ۹۰ درصد نویز را بهتر می‌گیرد. اگر کابل برای تغذیه LNB یا دوربین جریان DC هم می‌برد، هادی مرکزی مس خالص بگیرید؛ CCS در فرکانس بالا خوب کار می‌کند اما مقاومت DC آن چند برابر مس است.

انتخاب مدل در سه قدم

اول، بلندترین مسیر را متر کنید و از جدول راهنمای همین صفحه مدل را بردارید. دوم، محیط نصب را ببینید: برای پشت‌بام و نمای ساختمان روکش مشکی مقاوم به UV بخواهید، برای داخل لوله روکش سفید کافی است. سوم، تعداد اتصال را بشمارید؛ هر کانکتور و هر اسپلیتر چند دسی‌بل تضعیف اضافه می‌کند و در مسیر مرزی، یک مدل بالاتر را توجیه می‌کند. برای دوربین مداربسته که برق و تصویر را با هم می‌خواهد، کابل دوربین ترکیبی پرتو را ببینید. مقایسه با سایر کابل‌های سیگنال در گروه کابل‌های جریان ضعیف آمده است.

نکات نصب و نگهداری

کابل را با شعاع کمتر از ۱۰ برابر قطر خارجی خم نکنید؛ در RG6 یعنی حدود ۷ سانتی‌متر. خم تند، فاصله‌ی هادی مرکزی و شیلد را به‌هم می‌زند و امپدانس در آن نقطه تغییر می‌کند. برای ماهواره و آنتن مرکزی از کانکتور F پرسی (کمپرشن) استفاده کنید، نه مدل پیچی؛ کانکتور پیچی بعد از چند ماه در پشت‌بام شل می‌شود و رطوبت می‌گیرد. هنگام سر زدن، رشته‌های بافت را از هادی مرکزی دور کنید؛ یک رشته‌ی سرگردان یعنی اتصال کوتاه و پیام «بدون سیگنال» روی تلویزیون. کابل آنتن را در لوله‌ای جدا از کابل برق بکشید و روی پشت‌بام با بست پلاستیکی و فاصله‌ی حداکثر یک متر مهار کنید. حلقه‌ها را دور از نور مستقیم خورشید نگه دارید و پیش از نصب، چاپ متراژ روی روکش را با سفارش تطبیق دهید.

چرا کابل آنتن را مستقیم از پرتو الکتریک بخرید؟

شما مستقیم از تولیدکننده می‌خرید؛ قیمت روز کارخانه بدون واسطه، فاکتور رسمی و ضمانت اصالت کالا. مشخصات هر مدل روی روکش چاپ شده و وزن حلقه با مس خالص جور درمی‌آید. کارشناسان ما پیش از خرید، مدل را با طول مسیر شما کنترل می‌کنند و برای پروژه‌های آنتن مرکزی، متراژ و قرقره‌ی سفارشی آماده می‌شود. فهرست کامل مدل‌ها در صفحه قیمت روز است؛ برای شروع کافی است مدل و متراژ را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید.
