کابل زمینی پرتو الکتریک؛ قیمت روز و مشخصات فنی

کابل زمینی پرتو کابل قدرت زره‌دار ۰٫۶/۱ کیلوولت با هادی مس، عایق PVC یا XLPE، زره فولادی و روکش PVC مشکی است. زره فولادی آن ضربه‌ی بیل، فشار خاک و حمله‌ی جوندگان را تحمل می‌کند؛ پس برای دفن مستقیم در خاک بدون لوله ساخته شده است. در این صفحه کاربردها، تفاوت آن با NYY معمولی، انتخاب بین PVC و XLPE و عمق و روش درست دفن را می‌خوانید.

کابل زمینی زره‌دار کجا به کار می‌رود؟

هر مسیری که زیر خاک می‌رود و روزی ممکن است کنده شود، به زره نیاز دارد. کابل بدون زره داخل لوله هم جای خود را دارد. اما وقتی لوله‌کشی ممکن نیست یا مسیر زیر تردد خودرو می‌گذرد، زره‌دار انتخاب مطمئن‌تر است. کاربردهای رایج:

• تغذیه‌ی ویلا و باغ از کنتور سر کوچه تا ساختمان با مسیر زیر خاک
• برق‌رسانی بین بلوک‌های یک مجتمع، لابی، پارکینگ و اتاقک نگهبانی
• روشنایی محوطه، پایه چراغ‌های پارکی و تابلوهای تبلیغاتی
• پمپ آب، موتورخانه و چاه کشاورزی در فاصله‌ی دور از تابلوی اصلی
• کارخانه‌ها و جایگاه‌های سوخت که مسیر کابل زیر محل عبور کامیون است

تفاوت کابل زمینی زره‌دار با کابل NYY معمولی

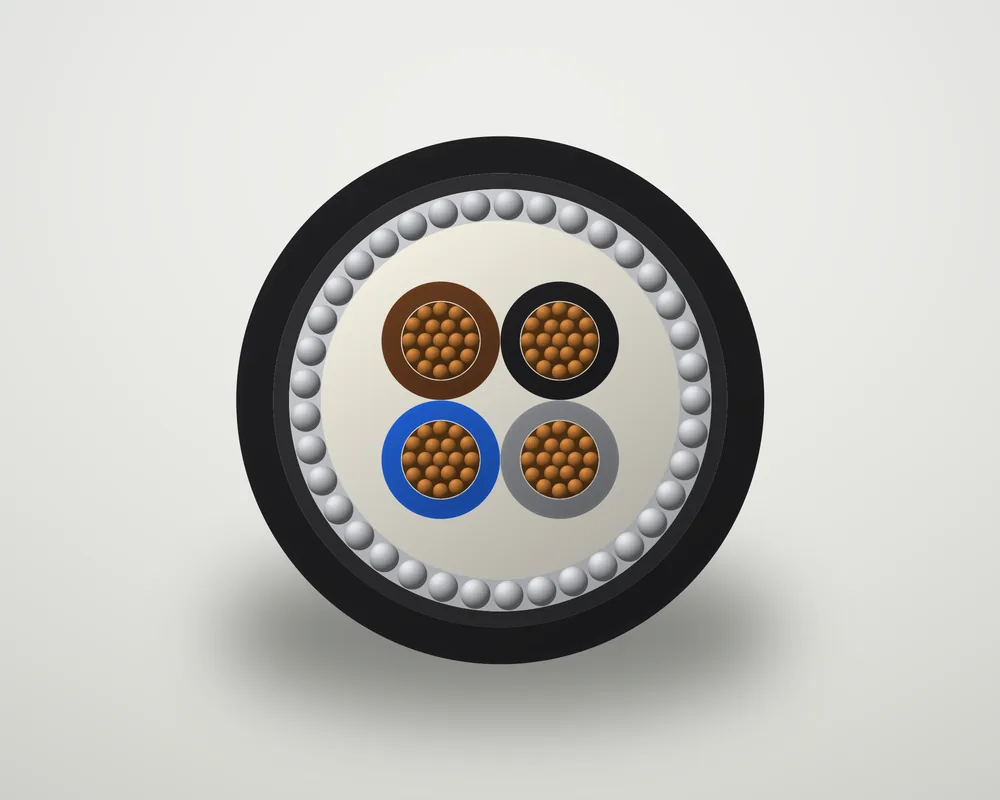

هر دو کابل مس، عایق و روکش PVC دارند و ولتاژ نامی‌شان ۰٫۶/۱ کیلوولت است. تفاوت در دو لایه‌ی اضافه است: لایه‌ی میانی و زره فولادی روی رشته‌ها. در NYRY زره از مفتول فولادی گالوانیزه (حرف R) و در NYBY از نوار فولادی (حرف B) است.

اگر مسیر شما داخل ساختمان یا در لوله‌ی محافظ است، کابل مفتولی NYY پرتو کافی و اقتصادی‌تر است. برای مسیرهای بلند دفنی با بار سنگین، کابل آلومینیوم NAYY را هم با کارشناس فنی بررسی کنید. مقایسه‌ی کل خانواده در صفحه‌ی کابل‌های قدرت آمده است.

عایق PVC یا XLPE؛ NYRY یا N2XRY؟

NYRY با عایق PVC تا ۷۰ درجه کار می‌کند و برای اکثر پروژه‌های ساختمانی و محوطه کافی است. N2XRY همان ساختار را با عایق XLPE دارد؛ دمای کار هادی ۹۰ درجه است و در مقطع برابر جریان بیشتری عبور می‌دهد. XLPE در اتصال کوتاه هم تا ۲۵۰ درجه را تحمل می‌کند، در برابر رطوبت و خاک شیمیایی مقاوم‌تر است و عمر گرمایی بالاتری دارد. اگر خاک گرم است، کابل‌های زیادی کنار هم دفن می‌شوند یا می‌خواهید با یک سایز کوچک‌تر همان جریان را عبور دهید، N2XRY را سفارش دهید.

انتخاب سایز کابل زمینی

برای ویلا با کنتور تک‌فاز ۲۵ آمپر و مسیر تا حدود ۱۰۰ متر، ۳×۱۰ جواب می‌دهد و برای کنتور سه‌فاز ۲۵ آمپر، ۴×۱۰. مسیرهای بلندتر را یک سایز بالاتر ببرید تا افت ولتاژ از حد مجاز نگذرد. تابلوی اصلی مجتمع از پست یا کنتور دیماند معمولاً با ۳×۷۰+۳۵ یا ۳×۹۵+۵۰ تغذیه می‌شود. اگر چند کابل در یک کانال می‌خوابند یا خاک گرم است، جریان مجاز هر کابل کم می‌شود. سایز را با ماشین‌حساب سایز کابل کنترل کنید و فهرست سایزها را در صفحه‌ی قیمت روز ببینید.

نکات نصب: عمق دفن، بستر ماسه، نوار اخطار و ارت زره

کانال را به عمق ۷۰ تا ۸۰ سانتی‌متر حفر کنید. در عبور از زیر خیابان، عمق را به حدود یک متر برسانید و کابل را از لوله رد کنید. کف کانال ۱۰ سانتی‌متر ماسه‌ی نرم بریزید، کابل را با کمی موج (نه کشیده) بخوابانید و ۱۰ سانتی‌متر ماسه روی آن بدهید. در ارتفاع حدود ۳۰ سانتی‌متر بالای کابل، نوار اخطار یا آجر بگذارید تا در حفاری بعدی پیش از رسیدن به کابل دیده شود. خاک را لایه‌لایه برگردانید و مسیر را با نشانگر علامت بزنید. در دو سر کابل از گلند زره‌دار استفاده کنید و زره را به شینه‌ی ارت تابلو ببندید؛ زره بدون ارت در صورت آسیب، برق‌دار و خطرناک می‌شود. شعاع خمش را کمتر از ۱۲ برابر قطر خارجی نکنید.

چرا کابل زمینی را از پرتو الکتریک بخرید؟

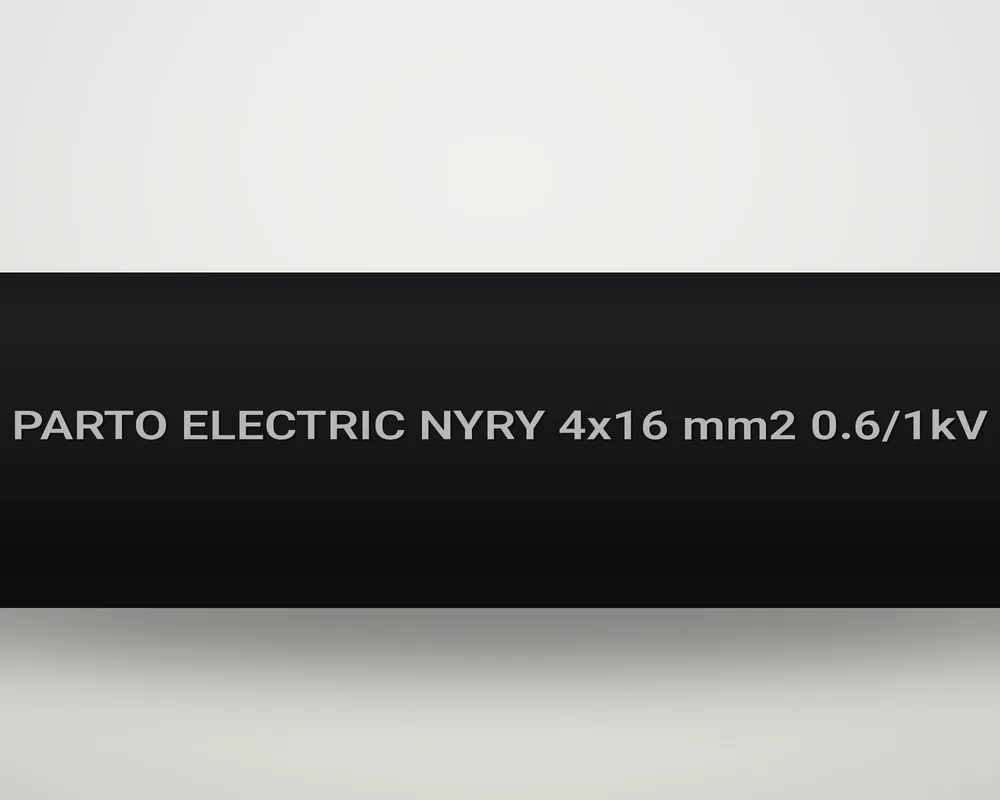

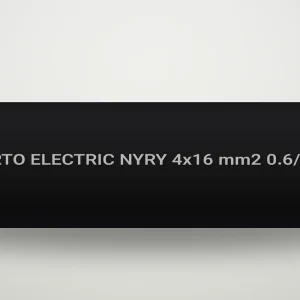

زره کابل زمینی پرتو از مفتول فولادی گالوانیزه یکنواخت پیچیده می‌شود. روی روکش بیرونی، مشخصات کامل کابل و متراژ به‌صورت پیوسته چاپ شده است. هر قرقره با متراژ دلخواه شما بریده می‌شود و نوع عایق (PVC یا XLPE) و نوع زره (مفتولی یا نواری) طبق سفارش تولید می‌شود. کارشناس فنی ما طول مسیر و شرایط خاک را می‌پرسد و سایز را پیش از پیش‌فاکتور کنترل می‌کند. سایز، متراژ و نوع عایق را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید تا قیمت روز را همان لحظه بگیرید.
