کابل آلومینیوم پرتو الکتریک؛ قیمت روز و مشخصات فنی

کابل آلومینیوم پرتو (NAYY) با هادی آلومینیوم تابیده کلاس ۲، عایق و روکش PVC و ولتاژ نامی ۰٫۶/۱ کیلوولت تولید می‌شود. این کابل گزینه‌ی اقتصادی مسیرهای طولانی و شبکه‌ی توزیع است؛ جایی که وزن و هزینه‌ی مس، پروژه را سنگین می‌کند. در این صفحه می‌بینید معادل آلومینیومی هر سایز مسی چیست، اتصال آن چه ابزاری لازم دارد و چرا پیچ‌های ترمینال باید دوباره سفت شوند.

کابل آلومینیوم NAYY کجا به کار می‌رود؟

آلومینیوم حدود یک‌سوم وزن مس را دارد و در مقاطع بزرگ، تفاوت هزینه‌ی هر متر محسوس است. به همین دلیل هر جا مسیر بلند و بار سنگین است، مهندسان سراغ NAYY می‌روند. کاربردهای رایج در سفارش‌های پرتو:

• خط تغذیه از پست یا تابلوی توزیع تا تابلوی اصلی مجتمع‌های مسکونی و تجاری
• رایزر برق ساختمان‌های بلند با سایزهای ۳×۹۵+۵۰ به بالا
• تغذیه‌ی پمپ چاه و تابلوی کشاورزی در فاصله‌ی چند صد متری از کنتور
• شبکه‌ی روشنایی معابر و محوطه‌های صنعتی با مسیرهای طولانی
• برق موقت کارگاه‌های ساختمانی و کارخانه‌هایی که چند سوله را از یک پست تغذیه می‌کنند

تفاوت کابل آلومینیوم با کابل مسی NYY

ساختار دو کابل یکی است؛ فقط جنس هادی فرق دارد. اما همین یک تفاوت، سایز، اتصالات و نگهداری را تغییر می‌دهد. هدایت الکتریکی آلومینیوم حدود ۶۱ درصد مس است؛ پس برای عبور همان جریان، مقطع بزرگ‌تری لازم دارید.

برای مسیرهای کوتاه داخل ساختمان و مدارهای نهایی، کابل مفتولی NYY پرتو همچنان انتخاب درست است. اگر همین هادی آلومینیومی را برای شبکه‌ی هوایی می‌خواهید، کابل خودنگهدار را ببینید. مقایسه‌ی کامل خانواده در صفحه‌ی کابل‌های قدرت آمده است.

انتخاب سایز: از مس به آلومینیوم چطور تبدیل کنیم؟

قاعده‌ی ساده این است: سایز مسی را از روی جریان بار تعیین کنید و بعد یک تا دو سایز بالاتر از جدول آلومینیوم بگیرید. مثلاً به‌جای مس ۴×۳۵، آلومینیوم ۴×۵۰ و در مسیر بلند یا بار نزدیک به حد، ۳×۷۰+۳۵ بگیرید. در طول‌های زیاد افت ولتاژ زودتر از گرمای کابل تصمیم را عوض می‌کند، چون مقاومت آلومینیوم بالاتر است. قطر خارجی هم بزرگ‌تر می‌شود؛ گلند و لوله را از قبل با قطر جدید انتخاب کنید. سایز ۱۰ میلی‌متر مربع را برای انشعاب‌های کوتاه و کم‌بار نگه دارید و برای مدارهای پریز و روشنایی کابل مسی بکشید. جریان‌های جدول راهنما تقریبی هستند؛ ماشین‌حساب سایز کابل طول مسیر و دمای محیط را هم وارد محاسبه می‌کند. سایزهای موجود روی قرقره را در صفحه‌ی قیمت روز ببینید.

نکات نصب: کابلشو بیمتال، خمیر ضد اکسید و گشتاور مجدد

آلومینیوم در تماس با هوا در چند ثانیه لایه‌ی اکسید نازک و عایقی می‌سازد. پس سر کابل را درست پیش از اتصال با برس سیمی تمیز کنید و بلافاصله خمیر ضد اکسید بزنید. روی شینه‌ی مسی حتماً کابلشو بیمتال (مس و آلومینیوم) بگذارید؛ تماس مستقیم دو فلز، خوردگی گالوانیکی می‌آورد و اتصال بعد از چند ماه گرم می‌شود. کابلشو را با پرس هیدرولیک و قالب شش‌گوش هم‌سایز بزنید، نه با پیچاندن یا کوبیدن. آلومینیوم زیر فشار پیچ به‌مرور وا می‌رود (خزش)؛ به همین دلیل پیچ‌ها را با گشتاور مشخص ببندید، واشر فنری بگذارید و بعد از چند هفته کار زیر بار دوباره گشتاور را کنترل کنید. شعاع خمش را کمتر از ۱۲ برابر قطر خارجی نکنید و سر کابل روی قرقره را با کلاهک ببندید تا رطوبت وارد هادی نشود.

چرا کابل آلومینیوم را از پرتو الکتریک بخرید؟

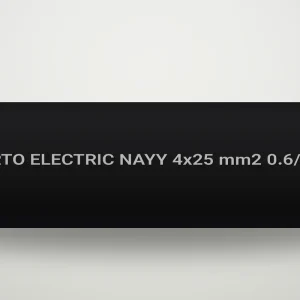

هادی کابل آلومینیوم پرتو از آلومینیوم خالص الکتریکی کشیده و تابیده می‌شود. روی روکش هر متر، نام پرتو الکتریک، حروف NAYY، سایز، ولتاژ نامی و شماره‌ی استاندارد چاپ شده است. همه‌ی سایزها روی قرقره و با متراژ دلخواه شما ارسال می‌شوند تا دورریز پروژه کم باشد. کارشناس فنی ما معادل آلومینیومی کابل مسی شما را رایگان محاسبه می‌کند و سایز کابلشو بیمتال را هم پیشنهاد می‌دهد. سایز و متراژ را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید و قیمت روز را همان لحظه بگیرید.
