کابل خودنگهدار پرتو الکتریک؛ قیمت روز و مشخصات فنی

کابل خودنگهدار پرتو (ABC) کابل هوایی ۰٫۶/۱ کیلوولت با هادی آلومینیوم و عایق XLPE مشکی است که رشته‌هایش دور یک رشته‌ی نگهدارنده تابیده شده‌اند. در شبکه‌ی توزیع فشار ضعیف و انشعاب مشترکان جای سیم‌های لخت هوایی را می‌گیرد. بدون مقره روی تیر یا نمای ساختمان نصب می‌شود. در این صفحه کاربردها، معنی عدد ۵۴٫۶ در سایزها، روش نصب با کلمپ و مزیت‌های ایمنی آن را می‌خوانید.

کابل خودنگهدار کجا جای سیم لخت را می‌گیرد؟

در شبکه‌ی هوایی قدیمی، چهار سیم لخت با فاصله روی کراس‌آرم و مقره می‌نشستند. هر شاخه‌ی درخت یا باد شدید می‌توانست دو فاز را به هم برساند. کابل خودنگهدار همه‌ی رشته‌ها را عایق‌دار در یک باندل جمع می‌کند و با یک کلمپ به تیر آویزان می‌شود. کاربردهای رایج:

• نوسازی شبکه‌ی فشار ضعیف شهری و روستایی به‌جای سیم‌های لخت آلومینیومی
• انشعاب تک‌فاز و سه‌فاز مشترکان از شبکه تا کنتور با سایزهای ۲×۱۶ تا ۴×۲۵
• برق‌رسانی در کوچه‌های باریک و بافت فرسوده با نصب روی نمای ساختمان
• شبکه‌ی روشنایی معابر و پارک‌ها روی پایه‌های موجود
• عبور از معابر پردرخت و مسیرهایی که حریم کافی برای سیم لخت ندارند

تفاوت کابل خودنگهدار با سیم هوایی لخت

مزیت اصلی این کابل ایمنی است: برخورد شاخه، پرنده یا نردبان با آن اتصالی نمی‌سازد و تماس اتفاقی برق‌گرفتگی نمی‌آورد.

برای مسیر زیر خاک یا داخل کانال، همین هادی با عایق PVC در کابل آلومینیوم NAYY پرتو عرضه می‌شود. وقتی خط هوایی باید زیر معبر عبور کند، کابل زمینی زره‌دار ادامه‌ی مسیر را امن می‌کند. سایر اعضای خانواده را در کابل‌های قدرت ببینید.

عدد ۵۴٫۶ در سایز کابل خودنگهدار یعنی چه؟

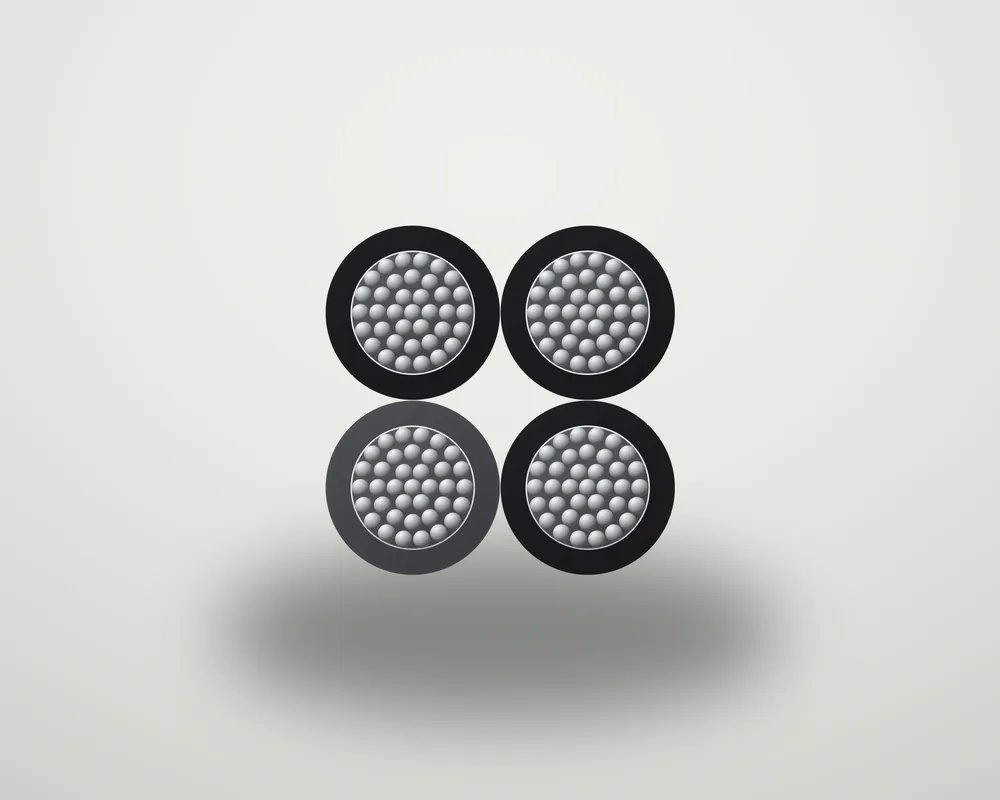

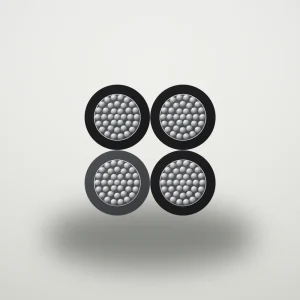

در سایزی مثل ۳×۷۰+۵۴٫۶، سه رشته‌ی فاز آلومینیومی ۷۰ میلی‌متر مربع دور یک رشته‌ی ۵۴٫۶ تابیده شده‌اند. این رشته از آلیاژ آلومینیوم، منیزیم و سیلیسیم ساخته می‌شود و استحکام کششی آن چند برابر آلومینیوم خالص است. وزن باندل و کشش دهانه را همین رشته تحمل می‌کند؛ به آن مسنجر یا رشته‌ی نگهدارنده می‌گویند. در ساختار رایج شبکه‌های ایران، مسنجر عایق‌دار است و نقش نول را هم دارد. عدد ۵۴٫۶ از استاندارد فرانسوی NF C 33-209 آمده و در سایزهای بزرگ‌تر، مسنجر ۷۰ جای آن را می‌گیرد. سایزهای هم‌قطر مثل ۲×۱۶ و ۴×۲۵ برای انشعاب و دهانه‌های کوتاه ساخته می‌شوند. در آن‌ها رشته‌ی نول با مقطعی برابر فازها بار کشش را تحمل می‌کند.

انتخاب سایز کابل خودنگهدار

برای انشعاب تک‌فاز یک مشترک با کنتور ۲۵ آمپر، سایز ۲×۱۶ کافی است و برای کنتور ۳۲ آمپر یا دهانه‌ی بلند، ۲×۲۵ بگیرید. انشعاب سه‌فاز و تغذیه‌ی چند مشترک کنار هم با ۴×۲۵ یا ۴×۳۵ انجام می‌شود. خط اصلی شبکه از ۳×۳۵+۵۴٫۶ شروع می‌شود و برای کوچه‌ای با چند ده مشترک معمولاً ۳×۷۰+۵۴٫۶ انتخاب می‌شود. سایز مسنجر را دهانه و کشش تعیین می‌کند، نه جریان؛ در دهانه‌های بلندتر یا مناطق بادخیز و پربرف، مسنجر ۷۰ بگیرید. طول مسیر و افت ولتاژ را با ماشین‌حساب سایز کابل کنترل کنید و سایزهای موجود را در صفحه‌ی قیمت روز ببینید.

نکات نصب و نگهداری

کابل را روی تیر با براکت و کلمپ آویز (در تیرهای میانی) و کلمپ کششی (در ابتدا، انتها و زاویه‌ها) نصب کنید؛ کلمپ فقط مسنجر را می‌گیرد و فازها آزاد می‌مانند. کشش را با جدول سازنده و دمای روز تنظیم کنید؛ کشش بیش از حد مسنجر را خسته می‌کند و کشش کم، فلش را زیاد و حریم را کم. برای انشعاب مشترک از کانکتور سوراخ‌کننده‌ی عایق استفاده کنید تا بدون برداشتن عایق و بدون قطع برق، اتصال آب‌بند بگیرید. سر رشته‌ها در اتصال به کابل مسی باید با کانکتور بیمتال و خمیر ضد اکسید بسته شود. فاصله‌ی کابل از زمین و از پنجره‌ها را طبق مقررات شرکت توزیع نگه دارید و نول (مسنجر) را در نقاط تعیین‌شده ارت کنید.

چرا کابل خودنگهدار را از پرتو الکتریک بخرید؟

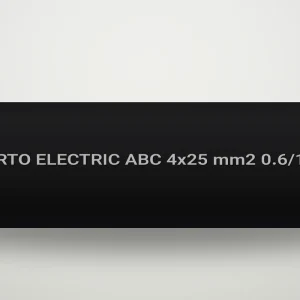

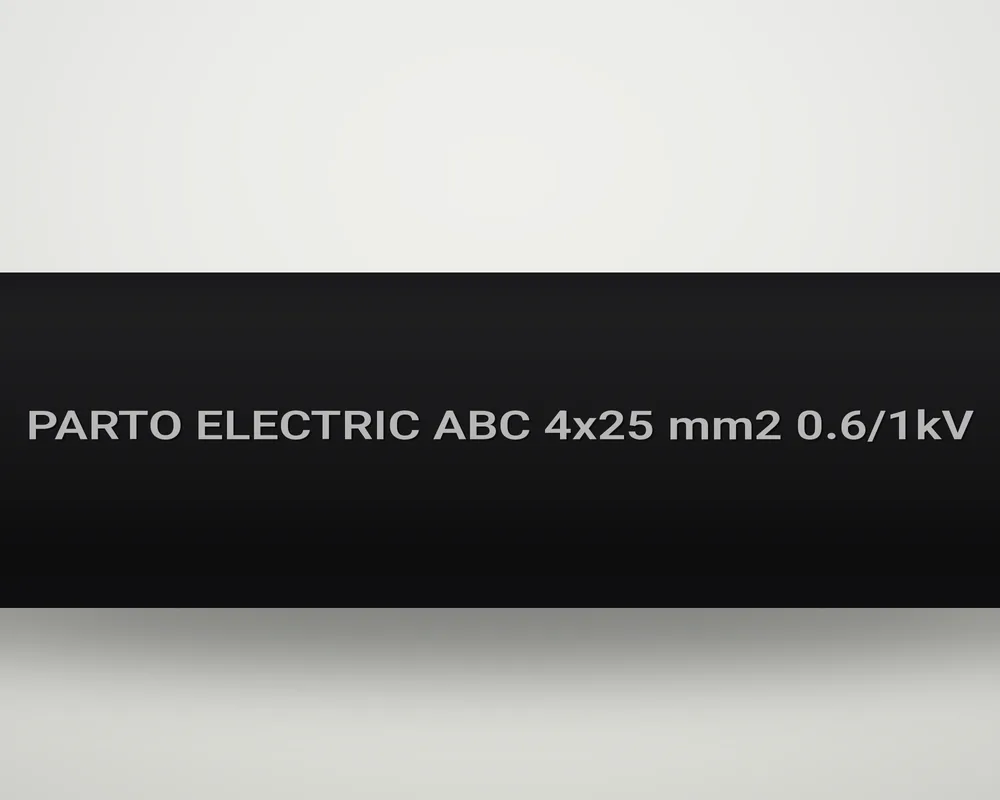

پرتو الکتریک کابل خودنگهدار را با آلومینیوم خالص الکتریکی، مسنجر آلیاژی و عایق XLPE ضد فرابنفش تولید می‌کند. روی عایق هر رشته، مشخصات کامل همراه متراژ چاپ می‌شود. قرقره‌ها با متراژ دلخواه شما بریده می‌شوند تا در پروژه‌های پیمانکاری دورریز نداشته باشید. برای مناقصات و پروژه‌های شرکت‌های توزیع، مدارک فنی و نتایج آزمون در صورت نیاز ارائه می‌شود. سایز، متراژ و زمان تحویل مورد نظر را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید تا قیمت روز را همان لحظه بگیرید.
