کابل شیلددار پرتو الکتریک؛ قیمت روز و مشخصات فنی

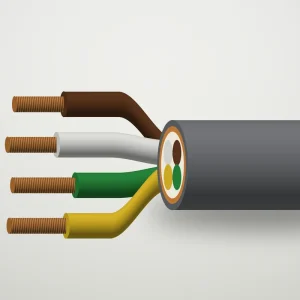

کابل شیلددار پرتو سیگنال را از نویز حفظ می‌کند؛ یک بافت مس قلع‌اندود روی رشته‌ها، میدان‌های مزاحم درایو، موتور و کنتاکتور را می‌گیرد و به زمین می‌فرستد. هادی مس کلاس ۵، عایق PVC و ولتاژ نامی ۳۰۰/۵۰۰ ولت، آن را برای ابزار دقیق، سنسورها و خطوط سیگنال اینورتر مناسب کرده است. در این صفحه می‌بینید شیلد بافته با فویل چه فرقی دارد، شیلد را چطور ارت کنید و کدام سایز را بخرید.

کابل شیلددار پرتو کجا لازم است؟

هر جا سیگنال ضعیف از کنار برق قوی رد می‌شود، شیلد لازم است. تجربه‌ی پروژه‌های مشتریان پرتو این موقعیت‌ها را نشان می‌دهد:

• خروجی ۴ تا ۲۰ میلی‌آمپر ترانسمیترهای فشار، دما و سطح تا کارت آنالوگ PLC
• فرمان سرعت ۰ تا ۱۰ ولت و سیگنال‌های فیدبک اینورتر و سروو درایو
• سنسورهای القایی، خازنی و نوری روی ماشین‌هایی که کنتاکتور و موتور زیاد دارند
• سنسور دمای PT100 و لودسل در خطوط توزین
• خطوط صدا، میکروفن و اعلان در سالن‌های تولید و پارکینگ‌ها

اگر سیگنال‌های شما دیجیتال و ۲۴ ولت است و از برق قوی دور می‌ماند، کابل کنترل پرتو با رشته‌های شماره‌دار کافی و اقتصادی‌تر است.

شیلد بافته یا شیلد فویل؟

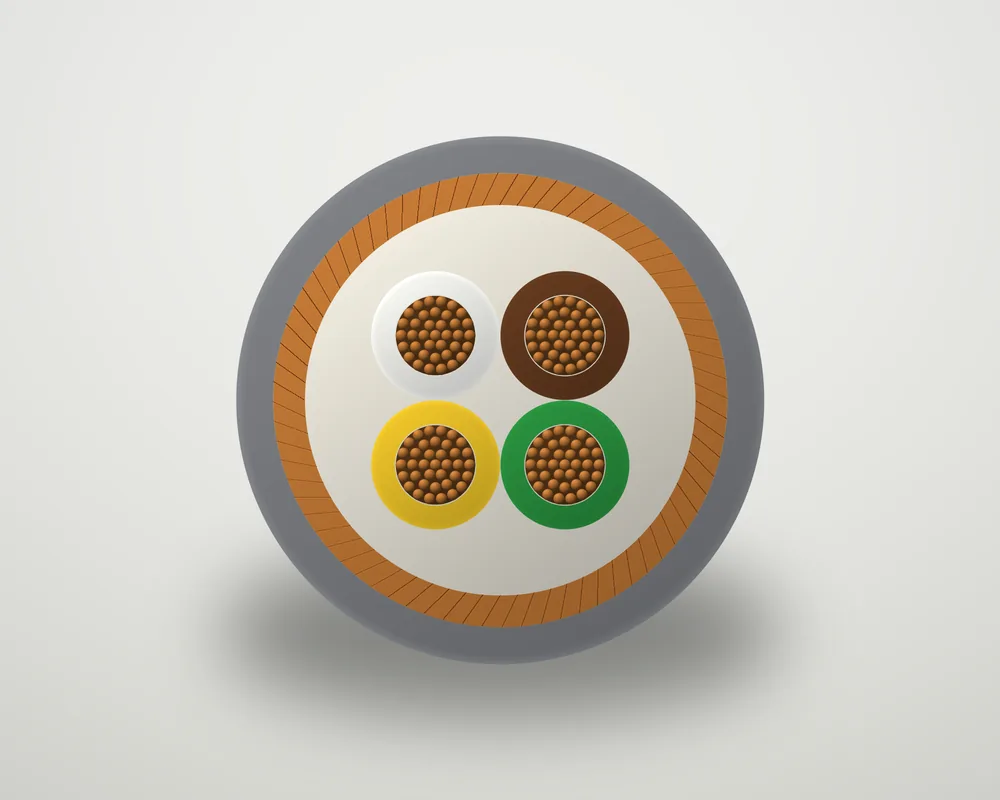

شیلد کابل‌های پرتو از نوع بافته (Braid) است: رشته‌های نازک مس قلع‌اندود که ضربدری روی هسته بافته می‌شوند و حدود ۸۰ تا ۸۵ درصد سطح را می‌پوشانند. فویل آلومینیومی ارزان‌تر است و ۱۰۰ درصد سطح را می‌گیرد. اما در برابر نویز مغناطیسی فرکانس پایین موتورها ضعیف‌تر عمل می‌کند و با چند بار خمش ترک می‌خورد.

درصد پوشش را بپرسید؛ کابلی که بافت کم‌تراکم دارد و از لای آن عایق رنگی دیده می‌شود، در عمل شیلد نیست. برای محیط‌های خیلی پرنویز، نوع بافت روی فویل به سفارش ساخته می‌شود.

انتخاب سایز و تعداد رشته

در کابل سیگنال، جریان مقطع را تعیین نمی‌کند؛ مقطع ۰٫۵ برای چند میلی‌آمپر کافی است. آنچه سایز را بالا می‌برد، طول مسیر و استحکام است. ترانسمیتری که تغذیه‌ی ۲۴ ولت را از همین کابل می‌گیرد و ۲۰۰ متر دور است، ۰٫۷۵ یا ۱ لازم دارد؛ وگرنه افت ولتاژ، سنسور را خاموش می‌کند. PT100 سه‌سیمه در مسیر بلند با ۱٫۵ خطای کمتری دارد. تعداد رشته را از نقشه بشمارید و یک رشته‌ی ذخیره بگیرید. برای مسیرهای تغذیه که از کنار درایو می‌گذرند، سایز را با ماشین‌حساب سایز کابل کنترل کنید.

نکات نصب: اتصال شیلد و مسیر کابل

شیلد را فقط از یک سر به ارت وصل کنید، معمولاً سمت تابلو و روی شینه‌ی ارت تمیز. اتصال از دو سر، اگر پتانسیل زمین دو نقطه برابر نباشد، جریان گردشی در شیلد می‌اندازد و نویز را بیشتر می‌کند. سر دیگر را عایق کنید تا به بدنه نخورد. بافت را کوتاه بپیچید و با وایرشو پرس کنید؛ دم خوک بلندتر از ۵ سانتی‌متر اثر شیلد را کم می‌کند. در تابلوهای پرنویز از کلمپ ۳۶۰ درجه استفاده کنید.

کابل سیگنال را در سینی جدا و دست‌کم ۲۰ سانتی‌متر دورتر از کابل‌های قدرت بکشید؛ کنار کابل خروجی اینورتر این فاصله را دو برابر کنید. در تقاطع، عمود رد شوید. شعاع خمش را کمتر از ۵ برابر قطر خارجی نکنید تا بافت باز نشود. اگر ناچارید کابل را در لوله‌ی فلزی مشترک بکشید، لوله را هم به ارت وصل کنید.

چرا کابل شیلددار را از پرتو الکتریک بخرید؟

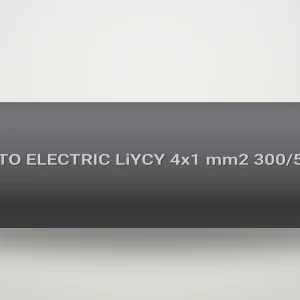

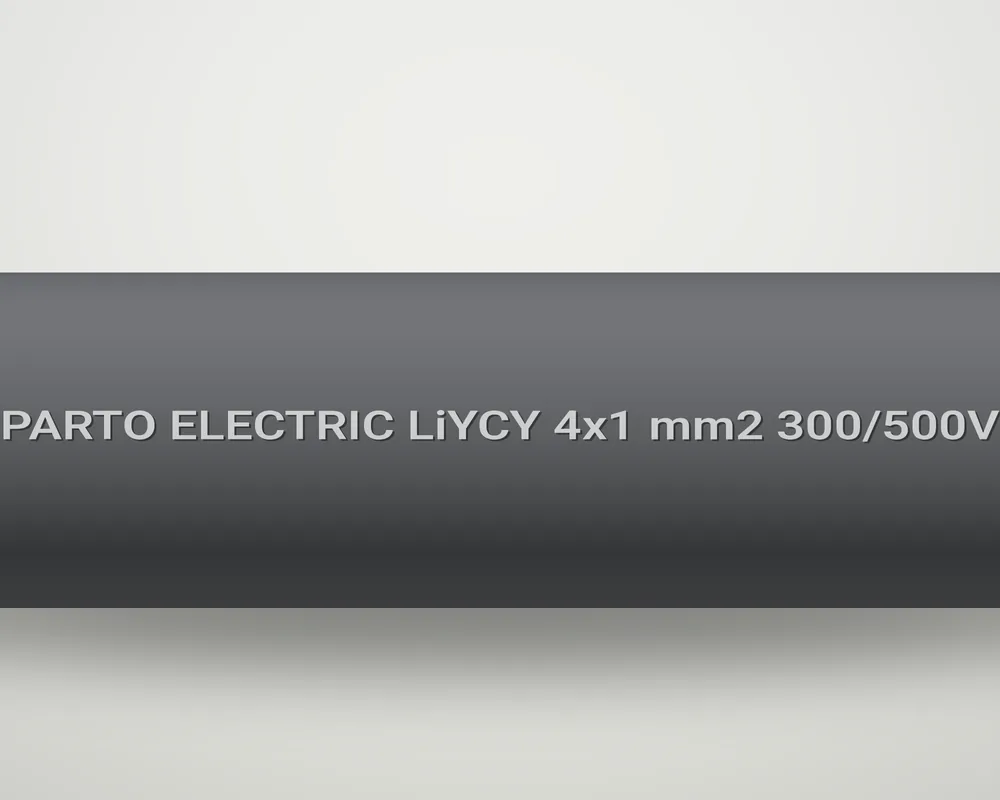

شما مستقیم از تولیدکننده می‌خرید؛ قیمت روز بدون واسطه، فاکتور رسمی و ضمانت اصالت کالا. شیلد کابل‌های پرتو مس قلع‌اندود واقعی است، نه آلومینیوم مس‌نما، و درصد پوشش روی برچسب نوشته می‌شود. متراژ دلخواه روی قرقره بریده می‌شود و کارشناسان فنی پیش از خرید، سایز و نوع شیلد را رایگان کنترل می‌کنند. فهرست کامل سایزها در صفحه قیمت روز است؛ بقیه‌ی کابل‌های صنعتی پرتو را هم همان‌جا ببینید. سایز و متراژ را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید.
