- هادی
- مس آنیل‌شده بسیار افشان، کلاس ۵
- ولتاژ نامی
- ۱۰۰ ولت (مدار ثانویه‌ی جوش)
- روکش
- لاستیک الاستومر مقاوم به روغن و سایش
- بسته‌بندی
- قرقره، متراژ دلخواه
کابل جوش پرتو الکتریک؛ قیمت روز و مشخصات فنی
کد محصول: PE-WELD

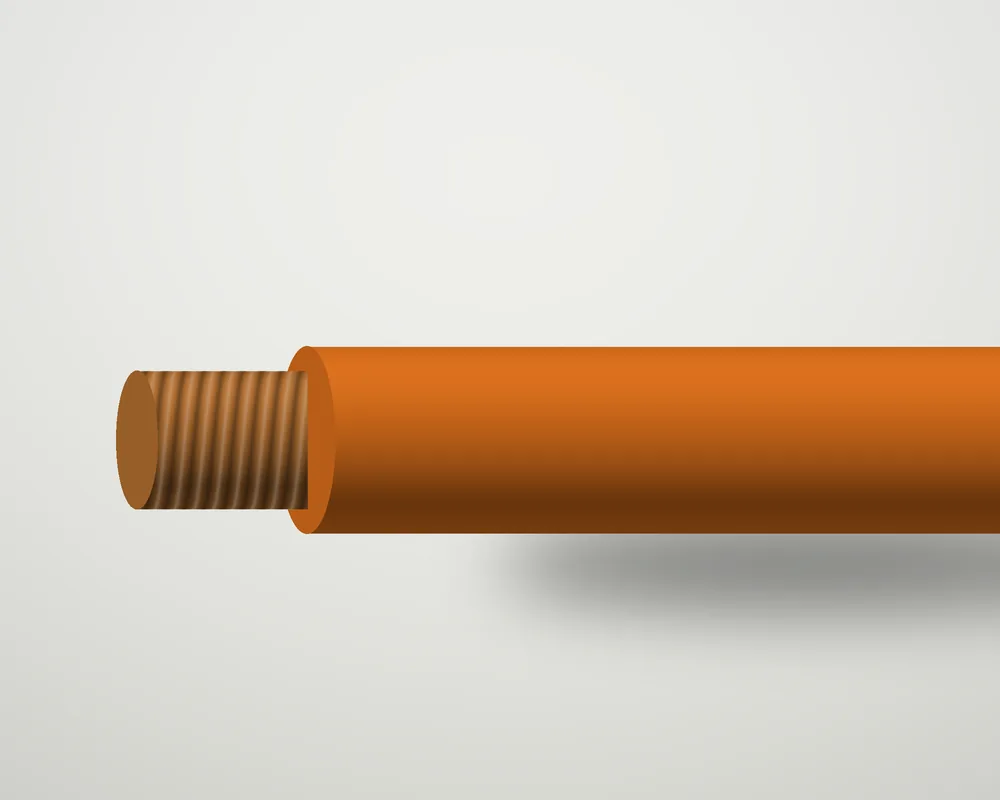

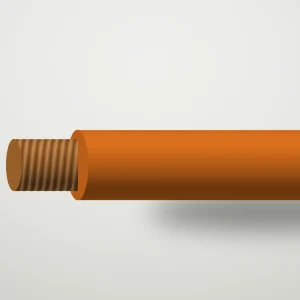

کابل جوش پرتو با مس بسیار افشان، روکش لاستیکی ضدسایش و ولتاژ نامی ۱۰۰ ولت، در سایزهای ۱۶ تا ۱۲۰ میلی‌متر مربع تولید میشود. این کابل برای انبر الکترود، اتصال بدنه و کابل دستگاه جوش ساخته شده است؛ قیمت روز هر سایز را با یک تماس از واحد فروش پرتو الکتریک بگیرید.
پاسخگویی: شنبه تا چهارشنبه ۸ تا ۱۷ · پنجشنبه ۸ تا ۱۳
- ضمانت اصالت کالا
- ارسال به سراسر کشور
- فاکتور رسمی
سایزها و استعلام قیمت کابل جوش پرتو
قیمت هر سایز را با یک تماس از واحد فروش بپرسید؛ موجودی و زمان تحویل در همان تماس اعلام میشود.
| محصول | مقطع | بسته‌بندی | موجودی | قیمت روز |
|---|---|---|---|---|
| کابل جوش ۱×۱۶ | ۱ رشته × ۱۶ میلی‌متر مربع | قرقره، متراژ دلخواه | موجود | استعلام قیمت |
| کابل جوش ۱×۲۵ | ۱ رشته × ۲۵ میلی‌متر مربع | قرقره، متراژ دلخواه | موجود | استعلام قیمت |
| کابل جوش ۱×۳۵ | ۱ رشته × ۳۵ میلی‌متر مربع | قرقره، متراژ دلخواه | موجود | استعلام قیمت |
| کابل جوش ۱×۵۰ | ۱ رشته × ۵۰ میلی‌متر مربع | قرقره، متراژ دلخواه | موجود | استعلام قیمت |
| کابل جوش ۱×۷۰ | ۱ رشته × ۷۰ میلی‌متر مربع | قرقره، متراژ دلخواه | موجود | استعلام قیمت |
| کابل جوش ۱×۹۵ | ۱ رشته × ۹۵ میلی‌متر مربع | قرقره، متراژ دلخواه | تولید سفارشی | استعلام قیمت |
| کابل جوش ۱×۱۲۰ | ۱ رشته × ۱۲۰ میلی‌متر مربع | قرقره، متراژ دلخواه | تولید سفارشی | استعلام قیمت |
این سایز در جدول نیست؛ برای استعلام موجودی و قیمت تماس بگیرید.
برای سفارش عمده و پروژه‌ای، تخفیف ویژه در نظر گرفته میشود.لیست قیمت همه محصولات
مشخصات فنی کابل جوش پرتو
- نوع کابل
- H01N2-D؛ نوع E با رشته‌ی ریزتر (کلاس ۶) به سفارش
- جنس هادی
- مس آنیل‌شده بسیار افشان، کلاس ۵
- جداکننده
- نوار جداکننده‌ی ضدچسبندگی بین هادی و روکش برای لخت‌کردن آسان
- روکش
- آمیزه‌ی لاستیکی مشکی، مقاوم به سایش، روغن و آفتاب
- ولتاژ نامی
- ۱۰۰ ولت
- حداکثر دمای کار هادی
- ۸۵ درجه سانتی‌گراد
- دمای محیط
- منفی ۲۵ تا مثبت ۸۰ درجه سانتی‌گراد
- حداقل شعاع خمش
- حدود ۶ برابر قطر خارجی
- استاندارد
- مطابق استاندارد ملی ایران و الزامات IEC و EN مربوطه (کد H01N2-D)
- بسته‌بندی

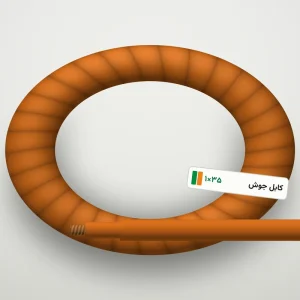

- قرقره، متراژ دلخواه؛ حلقه‌های ۵۰ و ۱۰۰ متری به سفارش
راهنمای انتخاب
کدام سایز کابل جوش برای دستگاه شما مناسب است؟
جریان‌ها تقریبی و وابسته به طول کابل و دورهی کار (Duty Cycle) هستند. هر چه مسیر رفت و برگشت بلندتر باشد، یک سایز بالاتر بروید تا افت ولتاژ، قوس را ناپایدار نکند.
ماشین‌حساب سایز کابل| سایز | جریان جوشکاری تقریبی | کاربرد |
|---|---|---|
| ۱×۱۶ | حدود ۱۵۰ آمپر | دستگاه‌های کوچک الکترود با کابل کوتاه تا ۱۰ متر |
| ۱×۲۵ | حدود ۲۰۰ آمپر | جوش الکترود کارگاهی و اینورترهای ۲۰۰ آمپر |
| ۱×۳۵ | حدود ۲۵۰ آمپر | رایج‌ترین سایز انبر و اتصال بدنه در کارگاه |
| ۱×۵۰ | حدود ۳۰۰ آمپر | رکتیفایرهای صنعتی و CO2 سنگین، مسیر تا ۲۰ متر |
| ۱×۷۰ | حدود ۴۰۰ آمپر | جوش زیرپودری، گوجینگ و مسیرهای بلند |
| ۱×۹۵ | حدود ۵۰۰ آمپر | دستگاه‌های سنگین و کابل‌های طولانی در سایت |
معرفی محصول
معرفی و کاربردهای کابل جوش پرتو
کابل جوش پرتو جریان چند صد آمپری دستگاه جوش را به انبر الکترود و اتصال بدنه می‌رساند. هر روز زیر پا، روی لبه‌ی ورق و در روغن کف کارگاه دوام می‌آورد. هادی آن مس بسیار افشان است و روکش لاستیکی‌اش تا ۸۵ درجه کار می‌کند. در این صفحه می‌بینید کدام سایز برای دستگاه شما درست است، فرق آن با کابل افشان چیست و چطور عمرش را چند برابر کنید.
کاربردهای کابل جوش پرتو
کابل جوش H01N2-D با ولتاژ نامی ۱۰۰ ولت برای مدار ثانویه‌ی دستگاه‌های جوش قوسی ساخته شده است؛ یعنی از خروجی دستگاه تا قطعه‌ی کار. کاربردهای رایج آن در کارگاه‌ها و پروژه‌های مشتریان پرتو:
- کابل انبر الکترود و اتصال بدنه‌ی دستگاه‌های جوش الکترود دستی و اینورتر
- کابل بین رکتیفایر و فیدر دستگاه‌های CO2 و زیرپودری
- سیم‌کشی ثانویه‌ی دستگاه جوش نقطه‌ای و ماشین‌های جوش اتوماتیک
- کابل باتری و اتصال اینورتر در سیستم‌های DC کم‌ولتاژ و لیفتراک
- کابل اتصال زمین موقت در تعمیرات پست و کارگاه ساختمانی
تفاوت کابل جوش با کابل افشان معمولی
هر دو مس خالص دارند، اما برای دو دنیای متفاوت ساخته شده‌اند. کابل افشان ولتاژ ۳۰۰/۵۰۰ ولت را با عایق PVC تحمل می‌کند و برای رابط دستگاه است. کابل جوش ولتاژ کمی دارد، ولی جریان بسیار زیاد، خمش دائمی و ضربه‌ی مکانیکی را تحمل می‌کند:
| ویژگی | کابل جوش H01N2-D | کابل افشان NYMHY |
|---|---|---|
| ولتاژ نامی | ۱۰۰ ولت | ۳۰۰/۵۰۰ ولت |
| هادی | مس بسیار افشان، رشته‌های خیلی نازک | مس کلاس ۵ |
| عایق و روکش | یک لایه‌ی لاستیکی ضخیم، مقاوم به سایش و روغن | عایق و روکش PVC |
| دمای کار هادی | ۸۵ درجه سانتی‌گراد | ۷۰ درجه سانتی‌گراد |
| جرقه و پاشش جوش | تحمل می‌کند | PVC سوراخ میشود |
نکته‌ی مهم: کابل جوش را برای برق ۲۲۰ یا ۳۸۰ ولت نکشید. ولتاژ نامی ۱۰۰ ولت آن برای مدار جوش تعریف شده و استفاده از آن در تغذیه‌ی برق، نقض ایمنی است.
انتخاب سایز: جریان، طول و دورهی کار
سه عدد سایز را تعیین می‌کند. اول جریان جوش: برای الکترود ۴ که حدود ۱۶۰ آمپر می‌خواهد، سایز ۲۵ کافی است و برای CO2 سنگین ۳۰۰ آمپری، ۵۰ بگیرید. دوم طول مسیر: افت ولتاژ در کابل رفت و برگشت حساب میشود؛ برای هر ۱۰ متر اضافه بالای ۱۵ متر، یک سایز بالاتر بروید تا قوس ناپایدار نشود و الکترود نچسبد. سوم دورهی کار: دستگاهی که در خط تولید پیوسته جوش می‌دهد، کابل را گرم نگه می‌دارد و یک سایز بزرگ‌تر لازم دارد. جدول راهنمای این صفحه را نقطه‌ی شروع بدانید و برای مسیرهای بلند، افت ولتاژ را با ماشین‌حساب سایز کابل یا کارشناس فنی کنترل کنید.
نکات نصب و نگهداری
بیشتر کابل‌های جوش از سر کابل خراب می‌شوند، نه از وسط. کابلشو را با پرس هیدرولیک ببندید، نه با چکش؛ اتصال شل داغ می‌کند و روکش کنار انبر را می‌پزد. کابل را حلقه‌ی تنگ روی زمین نگذارید، چون حلقه‌ها در جریان بالا گرم می‌شوند. از روی کابل با لیفتراک رد نشوید و آن را روی لبه‌ی تیز ورق نکشید. پارگی‌های سطحی را همان روز با نوار لاستیکی خودجوش ترمیم کنید تا رطوبت به مس نرسد و رشتهها سیاه نشوند. کابل را دور از روغن داغ و جرقه‌ی برش انبار کنید و پیش از هر شیفت، گرمای سر کابل را با دست چک کنید.
چرا کابل جوش را از پرتو الکتریک بخرید؟
شما مستقیم از کارخانه می‌خرید؛ قیمت روز بدون واسطه، فاکتور رسمی و وزن مس مطابق جدول استاندارد. کابل جوش پرتو با مس خالص آنیل‌شده تولید میشود، نه مس ناخالص، و متراژ دلخواه روی قرقره بریده میشود. فهرست سایزها در صفحه قیمت روز است و بقیه‌ی کابل‌های صنعتی پرتو را هم همان‌جا می‌بینید؛ برای سیم‌کشی کنار کوره و قطعات داغ، کابل سیلیکونی را ببینید. سایز، متراژ و جریان دستگاه را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید.
سوالات متداول
پرسش‌های متداول کابل جوش
کارشناسان فنی در ساعات کاری پاسخگو هستند.
قیمت کابل جوش پرتو چقدر است؟
قیمت کابل جوش پرتو به مقطع و نرخ روز مس بستگی دارد و هر روز کاری به‌روز میشود؛ وزن مس در این محصول سهم اصلی قیمت است. برای قیمت دقیق هر سایز با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید؛ سفارش‌های عمده با پیش‌فاکتور همان روز پاسخ داده می‌شوند.
کابل جوش را می‌توانم برای کابل باتری و استارت استفاده کنم؟
بله، برای مدارهای DC تا ۱۰۰ ولت مثل باتری، اینورتر خورشیدی و لیفتراک گزینه‌ی خوبی است؛ مس افشان آن جریان زیاد را عبور می‌دهد و در فضای تنگ خم میشود. فقط کابلشو را درست پرس کنید و روکش را از قطعات داغ موتور دور نگه دارید.
چرا کابل جوش گرم میشود؟
سه دلیل رایج دارد: سایز کم برای جریان و دورهی کار، طول زیاد مسیر یا اتصال شل کابلشو. اگر گرما در طول کابل است، یک سایز بالاتر بروید؛ اگر فقط سر کابل داغ است، کابلشو را دوباره پرس یا تعویض کنید.
حداکثر طول کابل جوش چقدر میتواند باشد؟
محدودیت از افت ولتاژ میآید، نه از خود کابل. با سایز ۳۵ و جریان ۲۰۰ آمپر، مسیر رفت و برگشت تا حدود ۳۰ متر معمولاً مشکلی ندارد؛ بلندتر از آن یک سایز بالاتر بروید یا دستگاه را به قطعه نزدیک کنید.
کابل جوش اصل را چطور از کابل سبک و تقلبی تشخیص دهم؟

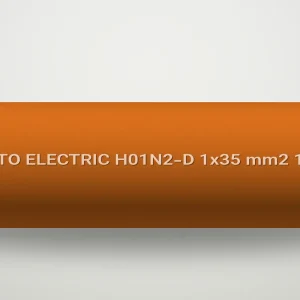

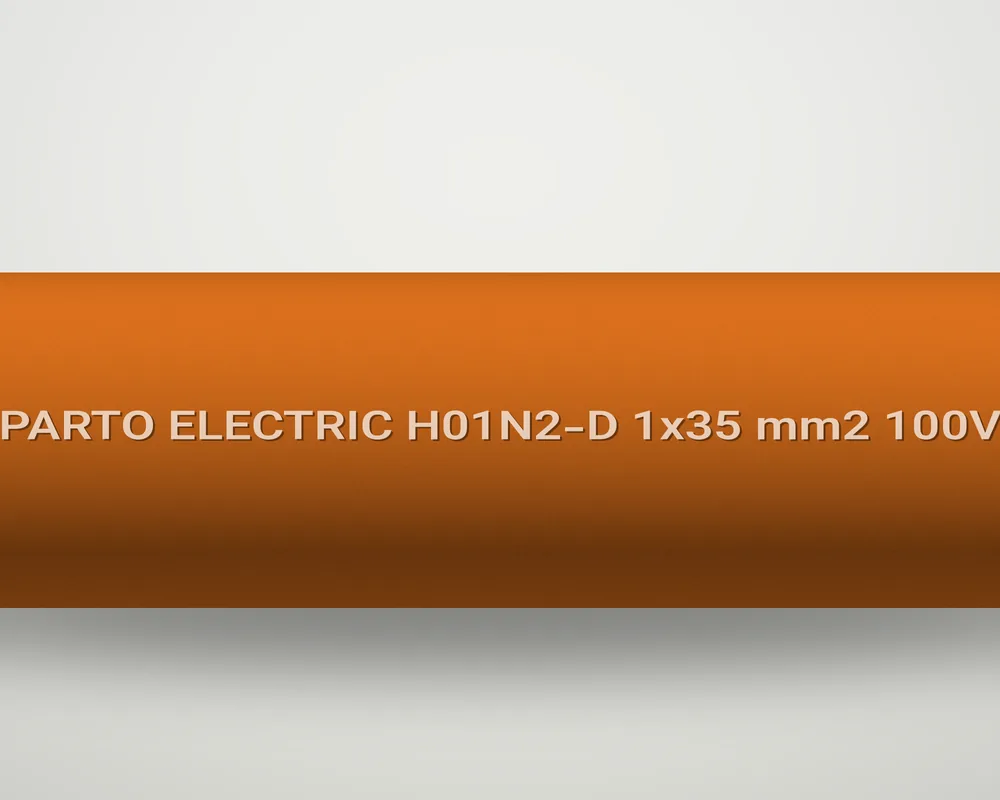

وزن قرقره را با جدول وزن مس هر سایز مقایسه کنید؛ کابل کموزن یعنی مقطع کمتر یا مس ناخالص. سر کابل را ببرید: رشتهها باید سرخ، براق و خیلی نازک باشند و با ناخن خراش نخورند. روی روکش کابل پرتو نام تولیدکننده، کد H01N2-D، سایز و ولتاژ نامی چاپ شده است.
