کابل کنترل پرتو الکتریک؛ قیمت روز و مشخصات فنی

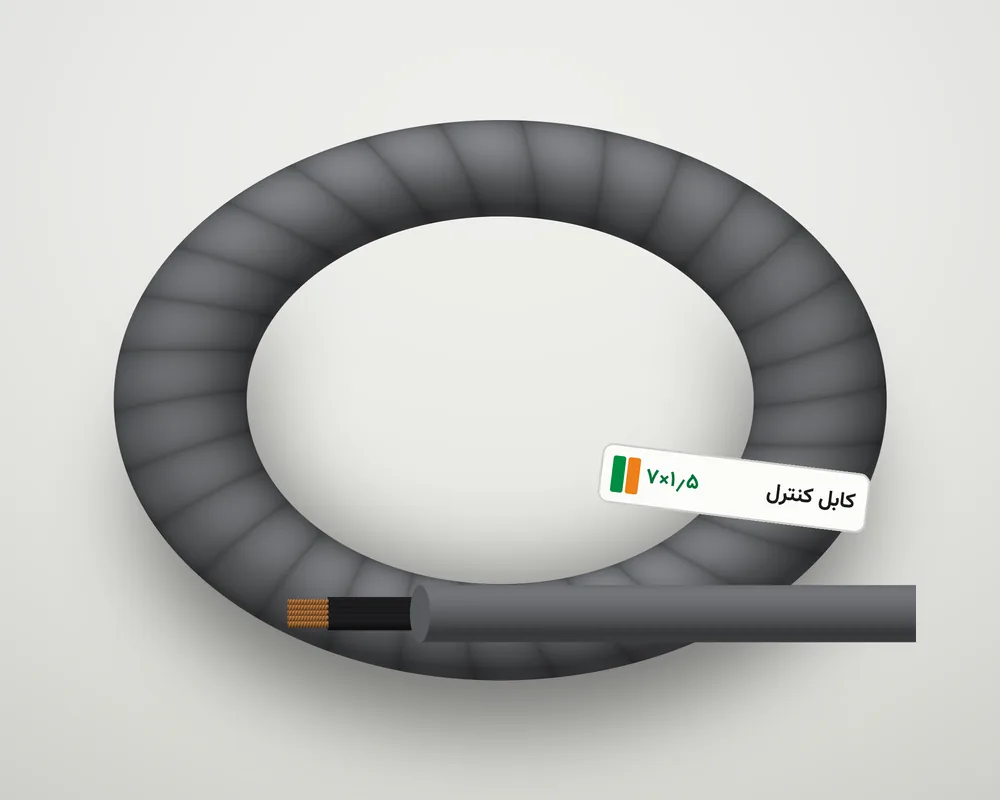

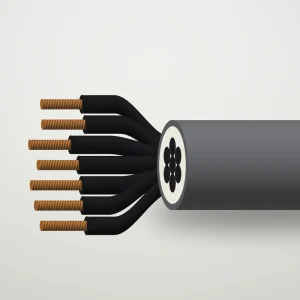

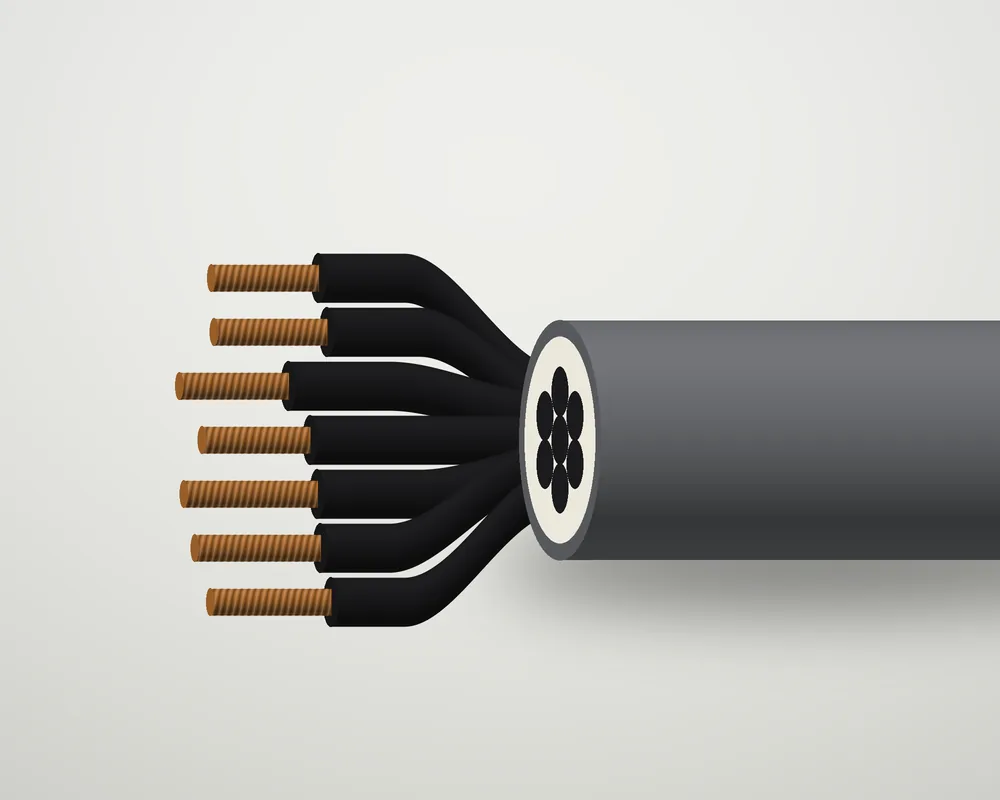

کابل کنترل پرتو برای سیم‌کشی فرمان ساخته شده است؛ جایی که ده‌ها سیگنال باید از تابلو تا ماشین بروند و بعد از یک سال هم معلوم باشد کدام رشته چیست. رشته‌های مشکی شماره‌دار، یک رشته‌ی ارت زرد-سبز و روکش خاکستری، نشانه‌های این کابل‌اند. در ادامه می‌بینید کدام تعداد رشته و مقطع برای کار شما مناسب است، افشان بخرید یا مفتولی و در نصب به چه چیزهایی دقت کنید.

کاربردهای کابل کنترل پرتو

این کابل با ولتاژ نامی ۳۰۰/۵۰۰ ولت برای مدارهای فرمان ۲۴ تا ۲۳۰ ولت و تغذیه‌ی موتورهای کوچک به کار می‌رود. مشتریان پرتو بیشتر در این موقعیت‌ها از آن استفاده می‌کنند:

• ورودی و خروجی دیجیتال PLC بین تابلو و جعبه ترمینال ماشین با سایز ۱۲×۱ و ۱۹×۱
• فرمان کنتاکتور، شیر برقی و چراغ وضعیت با سایز ۵×۱ و ۷×۱
• سیم‌کشی پانل اپراتور، دکمه‌های محلی و قفل‌های ایمنی
• تغذیه‌ی موتور فن، پمپ و نوار نقاله‌ی کوچک با سایز ۴×۲٫۵
• مسیرهای متحرک روی بازوی دستگاه و درهای خودکار، در نوع افشان کلاس ۵

شماره‌ی رشته‌ها و تعداد رشته‌ی مناسب

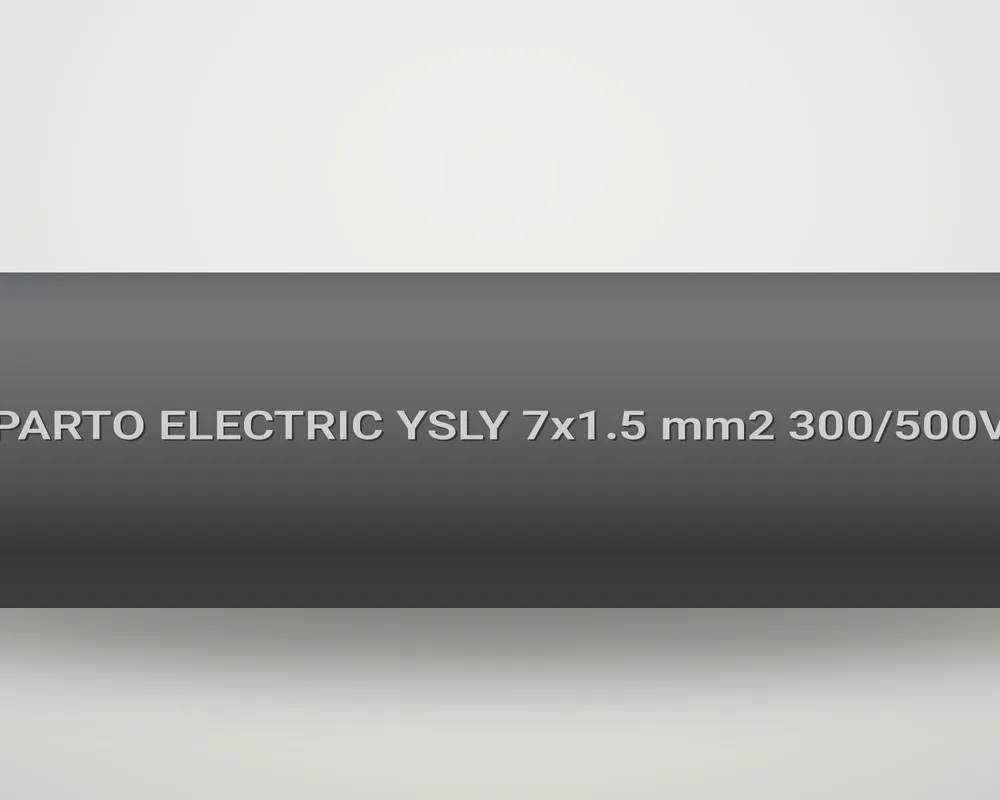

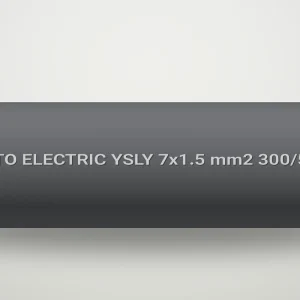

روی هر رشته‌ی مشکی، یک شماره‌ی سفید در فاصله‌های کوتاه چاپ شده است. نقشه‌کش شماره‌ها را در نقشه می‌نویسد، نصاب همان شماره را به ترمینال می‌بندد و تعمیرکار بدون تستر، رشته را پیدا می‌کند. به همین دلیل در کابل کنترل، رنگ رشته‌ها معنای مدار ندارد؛ فقط زرد-سبز برای ارت کنار گذاشته شده است.

تعداد رشته را از روی نقشه بشمارید و بعد ۱۰ تا ۲۰ درصد ذخیره اضافه کنید. برای ۹ سیگنال، کابل ۱۲ رشته بخرید نه ۱۰ رشته‌ای که وجود ندارد. رشته‌های ذخیره را در دو سر ترمینال ببندید و برچسب بزنید؛ سال بعد که یک سنسور اضافه شد، کابل دوم نمی‌کشید. اگر سیگنال آنالوگ یا خط سریال در مسیر دارید، آن را در کابل کنترل نگذارید و از کابل شیلددار پرتو استفاده کنید؛ شیلد بافته، نویز درایو و کنتاکتورها را از سیگنال دور نگه می‌دارد.

افشان یا مفتولی؛ YSLY در برابر NYY-O

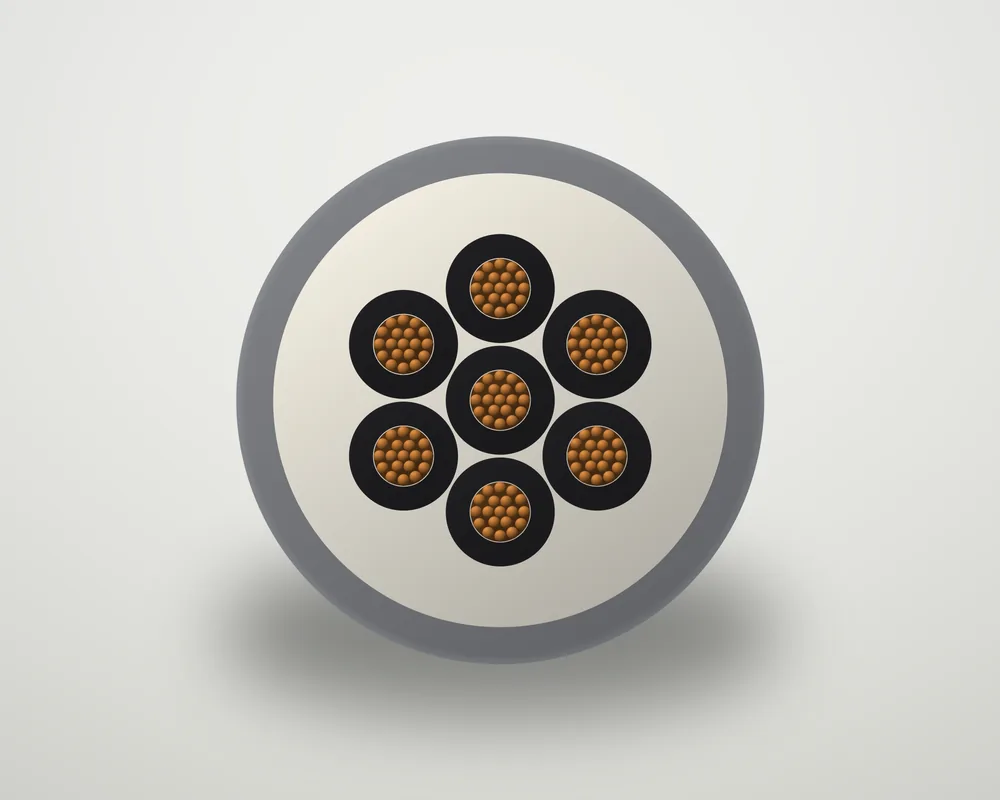

نوع رایج کابل کنترل پرتو، YSLY با هادی کلاس ۵ است و برای مسیرهای داخل سینی و روی ماشین ساخته شده است. اگر کابل یک بار کشیده می‌شود و در کانال یا زیر خاک می‌ماند، نوع مفتولی NYY-O با ولتاژ نامی ۰٫۶/۱ کیلوولت را سفارش دهید.

برای مسیرهای تغذیه‌ی پرجریان که فرمان ندارند، کابل مفتولی NYY با رشته‌های رنگی اقتصادی‌تر است. سایر محصولات این خانواده را در صفحه‌ی کابل‌های صنعتی پرتو ببینید.

انتخاب مقطع: ۱، ۱٫۵ یا ۲٫۵ میلی‌متر مربع؟

برای سیگنال‌های ۲۴ ولت که چند میلی‌آمپر می‌کشند، مقطع ۱ کافی است و کابل باریک‌تر در گلند و داکت راحت‌تر جا می‌گیرد. برای فرمان ۲۳۰ ولت کنتاکتورها و مسیرهای بالای ۵۰ متر، ۱٫۵ بگیرید تا افت ولتاژ، بوبین را نلرزاند. مقطع ۲٫۵ برای تغذیه‌ی موتور کوچک و گرمکن تابلو است و تا حدود ۲۰ آمپر جواب می‌دهد. اگر کابل برق مصرف‌کننده را هم می‌رساند، سایز را با ماشین‌حساب سایز کابل کنترل کنید؛ جریان راه‌اندازی موتور را فراموش نکنید.

نکات نصب و نگهداری

کابل کنترل را در سینی جدا یا با فاصله‌ی دست‌کم ۲۰ سانتی‌متر از کابل‌های قدرت بکشید و در تقاطع، عمود رد کنید. سر رشته‌ها را با وایرشو پرس کنید و شماره‌ی هر رشته را کنار شماره‌ی ترمینال در نقشه بنویسید. شعاع خمش را کمتر از ۴ برابر قطر خارجی نکنید و در ورود به تابلو از گلند درست‌سایز استفاده کنید تا روکش کشیده نشود. روکش خاکستری PVC برای نور دائم خورشید ساخته نشده است؛ در فضای باز نوع مشکی را بخواهید یا کابل را در لوله ببرید.

چرا کابل کنترل را از پرتو الکتریک بخرید؟

شما مستقیم از کارخانه می‌خرید؛ قیمت روز بدون واسطه، فاکتور رسمی و ضمانت اصالت کالا. متراژ دلخواه روی قرقره بریده می‌شود تا برای مسیر ۳۷ متری، حلقه‌ی ۱۰۰ متری نخرید. کارشناسان فنی تعداد رشته و مقطع را رایگان کنترل می‌کنند و فهرست سایزها در صفحه قیمت روز در دسترس شماست. سایز، تعداد رشته و متراژ را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید.
