کابل دوربین مداربسته پرتو الکتریک؛ قیمت روز و مشخصات فنی

کابل دوربین مداربسته پرتو تصویر و برق را با یک کابل به دوربین می‌رساند: یک کواکسیال ۷۵ اهم RG59 یا 4C-2V برای تصویر و دو رشته‌ی مس افشان ۰٫۵ تا ۱ میلی‌متر مربع برای تغذیه‌ی ۱۲ ولت. همه زیر یک روکش PVC قرار دارند. این ساختار ترکیبی، زمان نصب را نصف می‌کند و فقط یک مسیر لوله می‌خواهد. در ادامه می‌بینید هر مدل تا چند متر جواب می‌دهد، چرا سایز رشته‌ی تغذیه اهمیت دارد و با چه کانکتوری نصب می‌شود.

کاربردهای کابل دوربین مداربسته پرتو

این کابل برای دوربین‌های آنالوگ و آنالوگ HD (AHD، HD-TVI و HD-CVI) طراحی شده است. این دوربین‌ها تصویر را روی کواکسیال می‌فرستند و برق را از منبع تغذیه‌ی مرکزی می‌گیرند. کاربردهای رایج:

• دوربین‌های مغازه، دفتر و واحد مسکونی با مسیر تا ۳۰ متر و رشته‌ی ۰٫۵
• پارکینگ و راهروهای مجتمع با مسیر ۳۰ تا ۵۰ متر و رشته‌ی ۰٫۷۵
• حیاط، انبار و سوله با مسیر بلند و رشته‌ی ۱ میلی‌متر مربع
• ارتقای سیستم قدیمی به دوربین ۱۰۸۰p یا ۵ مگاپیکسل روی همان کواکسیال
• مسیرهایی که منبع تغذیه کنار DVR است و کشیدن کابل برق جدا ممکن نیست

برای دوربین تحت شبکه (IP) این کابل لازم ندارید؛ کابل شبکه Cat6 پرتو داده و برق PoE را با هم می‌برد.

RG59 یا 4C-2V؛ و کِی سراغ RG6 بروید

بخش تصویر، فاصله‌ی قابل‌قبول را تعیین می‌کند. هادی مرکزی ضخیم‌تر و شیلد پرتر یعنی تضعیف کمتر و تصویر تمیزتر در مسیر بلند.

افت ولتاژ؛ دلیل اصلی خاموش شدن دوربین در شب

دوربین ۱۲ ولت در روز حدود ۰٫۳ آمپر و با روشن شدن مادون قرمز نزدیک ۰٫۵ تا ۰٫۷ آمپر می‌کشد. این جریان از دو رشته‌ی تغذیه رفت و برگشت می‌کند و روی مقاومت کابل ولتاژ می‌افتد. فرمول ساده است: افت ولتاژ = ۲ × طول مسیر × مقاومت هر متر × جریان. رشته‌ی ۰٫۵ حدود ۰٫۰۳۶ اهم بر متر مقاومت دارد؛ در ۵۰ متر و ۰٫۵ آمپر یعنی ۱٫۸ ولت افت و رسیدن ۱۰٫۲ ولت به دوربین. بیشتر دوربین‌ها زیر ۱۰٫۸ ولت ناپایدار می‌شوند: تصویر می‌لرزد، نویز می‌گیرد یا دوربین شب‌ها ریست می‌شود. همان مسیر با رشته‌ی ۰٫۷۵ حدود ۱٫۲ ولت و با رشته‌ی ۱ میلی‌متر مربع حدود ۰٫۹ ولت افت دارد.

انتخاب مدل و سایز رشته‌ی تغذیه

قاعده‌ی کارگاهی ما: افت ولتاژ را زیر ۱۰ درصد، یعنی حدود ۱٫۲ ولت، نگه دارید. با منبع تغذیه کنار DVR، رشته‌ی ۰٫۵ تا ۳۰ متر، ۰٫۷۵ تا ۵۰ متر و ۱ میلی‌متر مربع تا ۶۰ متر جواب می‌دهد. برای مسیر بلندتر سه راه دارید: منبع تغذیه را نزدیک دوربین بگذارید، از منبع تنظیم‌شونده‌ی ۱۳٫۸ ولت استفاده کنید یا دوربین ۲۴ ولت بخرید. مدل RG6 با رشته‌ی ۱ برای مسیرهای ۱۰۰ متر به بالا سفارشی تولید می‌شود. ماشین‌حساب سایز کابل افت ولتاژ مسیر شما را حساب می‌کند و مقایسه با سایر کابل‌های سیگنال در گروه کابل‌های جریان ضعیف آمده است.

نکات نصب و نگهداری

کانکتور BNC پرسی (کمپرشن) بهترین اتصال را می‌دهد؛ مدل کریمپی با آچار مناسب قابل‌قبول است و مدل پیچی را فقط برای تست موقت به‌کار ببرید. هنگام سر زدن، هیچ رشته‌ای از بافت نباید به هادی مرکزی برسد؛ یک رشته‌ی سرگردان یعنی تصویر برفکی یا سیاه. قطب رشته‌های تغذیه را رعایت کنید: قرمز به مثبت و مشکی به منفی فیش DC. کابل را با شعاع کمتر از ۱۰ برابر قطر خم نکنید و با بست پلاستیکی سفت نکشید؛ فشار روی کواکسیال امپدانس را به‌هم می‌زند. مسیر را جدا از کابل برق و دست‌کم ۳۰ سانتی‌متر دورتر بکشید. در فضای باز روکش مشکی بخواهید و کانکتورها را داخل جعبه‌ی تقسیم یا با نوار خودجوش ضدآب کنید.

چرا کابل دوربین را مستقیم از پرتو الکتریک بخرید؟

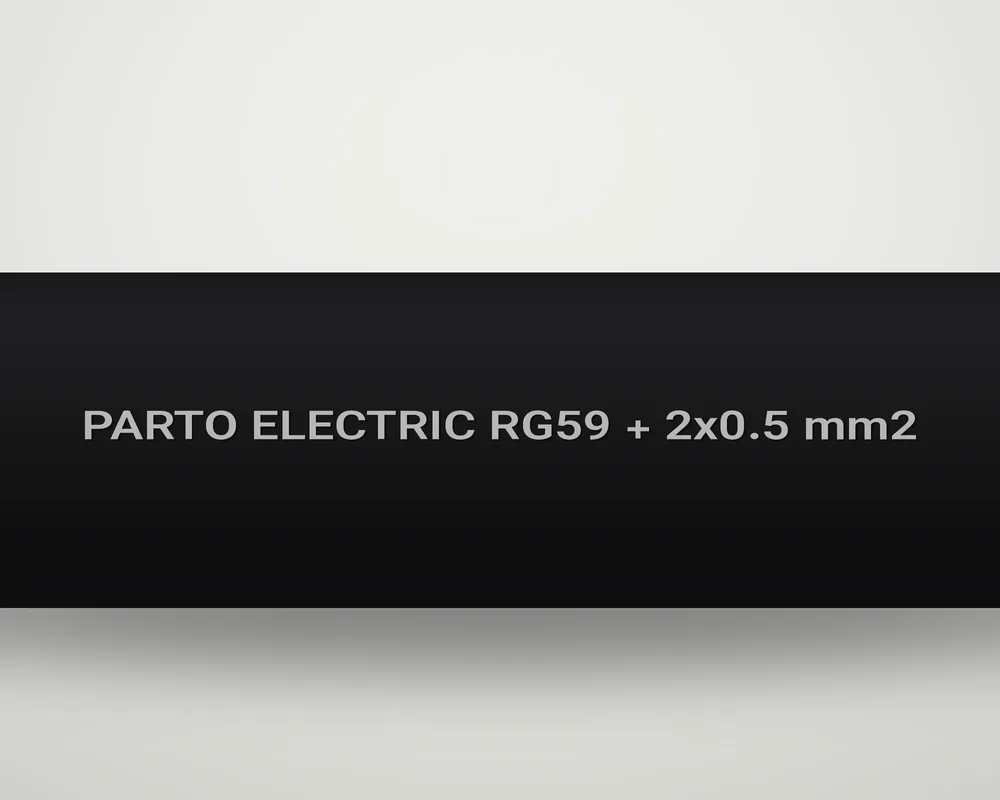

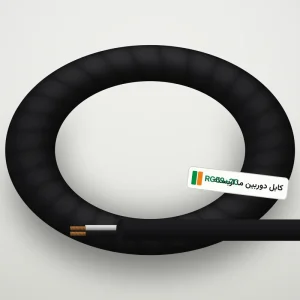

شما مستقیم از تولیدکننده می‌خرید؛ قیمت روز کارخانه بدون واسطه، فاکتور رسمی و ضمانت مس خالص در هر دو بخش تصویر و تغذیه. سایز رشته‌ی برق و مدل کواکسیال روی روکش چاپ شده و وزن حلقه با نمونه‌ی CCA قابل‌مقایسه نیست. کارشناسان ما پیش از خرید، طول مسیرها را می‌گیرند و مدل مناسب هر دوربین را پیشنهاد می‌دهند. فهرست مدل‌ها در صفحه قیمت روز است؛ برای شروع کافی است تعداد دوربین و بلندترین مسیر را به شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید.
